14.5 HFSS计算SAR实际之创建外壳和脑组织液模型

    在全局坐标系下，创建圆心坐标为（0，0，111.5），半径分别为111.5mm 和 106.5mm 两个的球体模型，然后通过分裂操作（Split）削去球体模型的顶部，最后通过相减操作（Subtract）生成外壳和脑组织液模型。

    14.5.1 创建第一个球体

    根据IEEE1528-2003 标准，外壳材料的相对介电常数和损耗正切可以分别为4.6 和0.01。首先，我们添加一种新材料用作外壳的材料属性，新材料的相对介电常数设置为4.6，损耗正切设置为0.01， 并命名为My_Shell。然后，在全局坐标系下，创建一个圆心坐标为（0，0，111.5），半径为 111.5mm 的球体模型，命名为Shell，球体模型的材质为添加的新材料My_Shell。最后，新建一个相对坐标系，在该相对坐标下使用分裂操作削去球体模型的顶部。

    1．添加新材料

    （1）单击工具栏默认材料设置按钮，在其下拉列表中单击Select…，弹出如面图14.8 所示的 Select Definition 对话框。

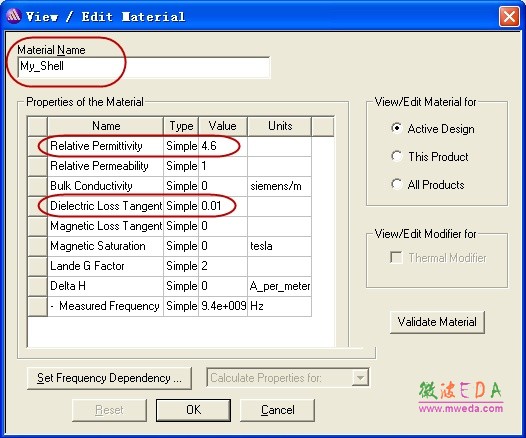

    （2）单击 Select Definition 对话框中的按钮，弹出如图14.17 所示的View/Edit Material 对话框；在该对话框中，Material Name 项输入新添加介质材料的名称My_Shell，Relative Permittivity 项对应的Value 值处输入材料的相对介电常数：4.6，Dielectric Loss Tangent 项对应的Value 值处输入材料的损耗正切 0.01；然后单击按钮，向设计中添加新材料My_Shell。

图 14.17 定义新材料

    （3）单击Select Definition 对话框中的按钮结束。

    此时，最新添加的材料My_Shell 被设置为建模使用的默认材料属性，并显示在工具栏快捷按钮处。

    2．创建第一个球体模型Shell

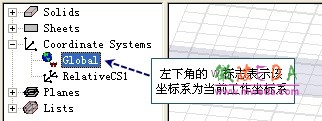

    （1）展开操作历史树Coordinate Systems节点，单击选中Coordinate Systems节点下的Global 项，设置全局坐标系为当前工作坐标系，如图14.18 所示。

图 14.18 设置当前工作坐标系

    （2）从主菜单栏选择【Draw】→【Sphere】，或者单击工具栏的按钮，进入创建球体模型的状态。在三维模型窗口的任意位置单击鼠标左键确定球体的球心，然后移动鼠标光标，并再次单击鼠标左键确定球体的半径，此时弹出球体属性对话框。

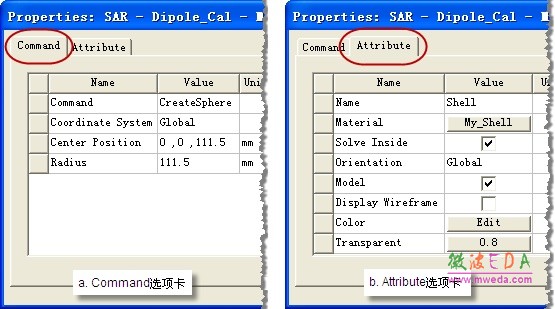

    （3）在对话框的 Command 选项卡界面，Center Position 项输入球心坐标（0，0，111.5）， Radius 项输入球半径 111.5，如图 14.19（a）所示；在对话框的 Attribute 选项卡界面，Name 项输入球体模型的名称 Shell，确认Material 项的材料属性为My_Shell，Transparent 项设置模型的透明度为0.8，如图 14.19（b）所示。最后，单击对话框的按钮，完成设置。

图 14.19 球体模型属性对话框

    （4）按下快捷键 Ctrl+D，适合窗口大小全屏显示所有已创建的模型；然后，按住Alt 键，同时在三维模型 窗口中心位置双击鼠标，显示所有已创建模型的前视图，如图14.20 所示。

图 14.20 偶极子和球体 Shell 模型
