14.5 HFSS计算SAR实际之创建外壳和脑组织液模型

    （1）从主菜单栏选择【Modeler】→【Coordinate System】→【Create】→【Relative CS】→【Offset】命 令，或者单击工具栏的按钮，然后在状态栏 X、Y、Z 项对应的文本框内输入 0、0、164，并单击回车键确认，创建新的相对坐标系 RelativeCS2。同时，新创建的 相对坐标系 RelativeCS2 自动设置为当前工作坐标系。

    （2）选中球体模型 Shell。

    （3）从主菜单栏选择【Modeler】→【Boolean】→【Split】命令，或者单击工具栏按钮，弹出如图14.21 所示的Split 对话框，执行分裂操作。

    （4）在 Split 对话框中，Split Plane 项选择xy，Keep Fragments 项选择 Negative Side，表示把选中的球体Shell 沿着XY 面一分为二并只保留z<0 的部分，然后单击按钮结束。 操作完成后的模型如图14.22 所示。

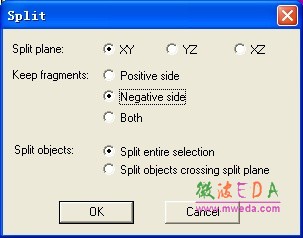

图14.21 Split 操作对话框

图14.22 削去球体顶部后的模型

    14.5.2 创建第二个球体

    根据IEEE1528-2003 标准，在835MHz 时脑组织液的相对介电常数为41.5，损耗正切为0.9。首先，我们添加一种新材料用作脑组织液的材料属性，新材料的相对介电常数设置为 41.5，损耗正切设置为 0.9，并命名为 My_BrainFluid。然后，在全局坐标系下，创建一个球心坐标为（0，0，111.5），半径分别为106.5mm 的球体模型，命名为 BrainFluid，球体模型 的材质为添加的新材料 My_BrainFluid。

    1．添加新材料

    使用和 14.5.1 相同的操作步骤向当前设计中添加新的介质材料My_BrainFluid。

    （1）单击工具栏默认材料设置按钮，在其下拉列表中单击 Select…，弹出Select Definition 对话框。

    （2）单击 Select Definition 对话框中的按钮，弹出View/Edit Material 对话框；在该对话框中，Material Name 项输入新添加介质材料的名称My_BrainFluid，Relative Permittivity 项对应的Value 值处输入材料的相对介电常数41.5，Dielectric Loss Tangent 项对应的Value 值处输入材料的损耗正切0.9，然后单击按钮，向设计中添加新材料My_BrainFluid。

    （3）单击Select Definition 对话框中的按钮结束。此时，新添加的材料My_ Brain Fluid 被设置为建模使用的默认材料属性，并显示在工具栏快捷按钮处。

    2．创建第二个球体模型BrainFluid

    （1）展开操作历史树下的 Coordinate Systems 节点，单击选中 Coordinate Systems 节点下的Global 项，设置全局坐标系为当前工作坐标系。

    （2）从主菜单栏选择【Draw】→【Sphere】，或者单击工具栏的按钮，进入创建球体模型的状态。在三维模型窗口中的任意位置单击鼠标左键确定球体的球心，然后移动鼠标光标，并再次单击鼠标左键确定球体的半径，此时弹出球体属性对话框。

    （3）在对话框的Command 选项卡界面中，Center Position 项输入球心坐标（0，0，111.5），Radius 项输入球半径106.5；在对话框的Attribute 选项卡界面中，Name 项输入球体模型的名称BrainFluid，确认Material 项的材料属性为My_BrainFluid。然后，单击对话框的按钮，完成设置。

    （4）按快捷键Ctrl+D，适合窗口大小全屏显示所有已创建的模型，如图 14.23 所示。

图14.23 设计完成的模型
