14.4 HFSS SAR计算之创建偶极子天线模型

    单击工具栏快捷按钮，从其下拉列表中选择ZX，设置当前绘图平面为zx 面。

    3．创建偶极子天线的第一个臂

    （1）从主菜单栏选择【 Draw】→【Cylinder】命令，或者在工具栏单击按钮，进入创建圆柱体模型的状态。在三维模型窗口的任意位置单击鼠标左键确定一个点；然后在zx 面上 移动鼠标光标，在绘制出一个圆形后，单击鼠标左键确定第二个点；最后沿着 y 轴方向移动鼠标光标，在绘制出一个圆柱体后，单击鼠标左键确定第三个点。此时，弹出圆柱体属性对话框。

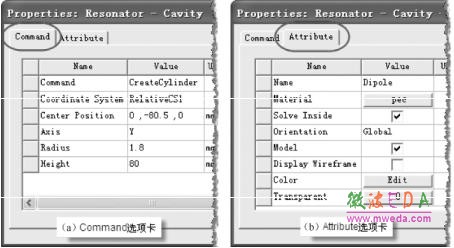

    （2）单击对话框的Command 选项卡，在Center Position 项对应的Value 值处输入圆柱体的底面圆心坐标（0，80.5，0），在Radius 项对应的Value 值处输入圆柱体的半径1.8，在 Height 项对应的 Value 值处输入圆柱体的长度80，如图14.9（a）所示。

    （3）单击对话框的Attribute 选项卡，在 Name 项对应的Value 值处输入圆柱体的名称 Dipole，确认Material 项对应的材料属性为pec，其他项保留默认设置，如图14.9（b）所示。

图14.9 属性对话框

    （4）然后，单击属性对话框的按钮，完成设置，退出对话框。此时，即创 建了一个圆柱体模型。按下快捷键Ctrl+D，适合窗口大小全屏显示所创建的模型，如图 14.10 所示。

图 14.10 偶极子天线的第一个臂

    4．通过镜像复制操作创建偶极子天线的第二个臂

    （1）单击选中上面创建的圆柱体模型 Dipole。

    （2）从主菜单栏选择【Edit】→【Duplicate】→【Mirror】命令，或者单击工具栏的按钮，进入镜像复制操作状态。

    （3）在状态栏 X、Y、Z 对应的文本框中分别输入 0、0 和0，并单击回车键确认，设置镜像面经过相对坐标系RelativeCS1 的原点位置；然后在状态栏 dX、dY、dZ 对应的文本框中分别输入 0、1 和 0，确定镜像面法线方向为沿着y 轴方向，再次单击回车键确认。

    （4）在弹出的属性对话框中直接单击按钮，此时，即创建了偶极子天线第二个臂的模型，该模型自动命名为Dipole_1。

    （5）按下快捷键 Ctrl+D，适合窗口大小全屏显示已创建的模型，如图 14.11 所示。

图 14.11 偶极子天线的两个臂

    5．通过合并操作把两个圆柱体合并成一个物体

    （1）按下快捷键 Ctrl+A，选中所有物体模型。

    （2）从主菜单栏选择【Modeler】→【Boolean】→【Unite】命令，或者单击工具栏按钮，执行合并操作，把选中的两个圆柱体合并生成一个物体，合并后物体的名称为Dipole。
