14.3 新建HFSS SAR计算工程

文章来源: 本站原创    录入: mweda.com    点击数:

     新建一个HFSS工程设计，并设置其求解类型为模式驱动求解，建模使用的默认单位为毫米。

    14.3.1 运行HFSS 并新建工程

    双击桌面上的 HFSS 快捷方式，启动HFSS 软件。HFSS 运行后，会自动新建一个工程文件，选择主菜单【File】→【Save As】命令，把工程文件另存为 SAR.hfss；然后右键单击工程树下的设计文件 HFSSDesign1，从弹出菜单中选择【Rename】命令项，把设计文件重 新命名为 Dipole_Cal。

    14.3.2 设置求解类型

    设置当前设计为模式驱动求解类型。

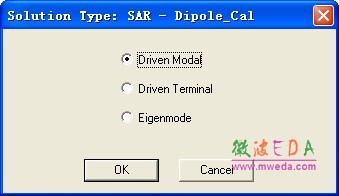

    从主菜单栏选择【HFSS】→【Solution Type】，打开如图 14.2 所示的Solution Type 对话框，选中Driven Modal 单选按钮，然后单击按钮，完成设置，退出对话框。


图14.2 设置求解类型

    14.3.3 设置默认的长度单位

    设置当前设计在创建模型时使用的默认长度单位为毫米。

    从主菜单栏选择【Modeler】→【Units】命令，打开如图14.3所示的模型长度单位设置对话框。在该对话框中，Select units 项选择单位mm，然后单击按钮，完成设置，退出对话框。


图14.3 长度单位设置对话框

    14.3.4 建模相关选项设置

    从主菜单栏中选择【Tools】→【Options】→【Modeler Options】命令，打开3D Modeler Options 对话框，单击对话框中的Drawing 选项卡，选中Drawing 选项卡界面的Edit properties of new primitive 复选框，如图14.4 所示。然后单击按钮，退出对话框，完成设置。


图14.4 3D Modeler Options 对话框
