3.1 HFSS 工作界面

Tools 菜单主要用于管理、配置和编辑物体模型的材料库，运行和记录宏脚本文件，定制 工具栏以及修改 HFSS 软件的一些默认设置等操作；Tools 下拉菜单包含的所有操作命令如图3.9 所示。

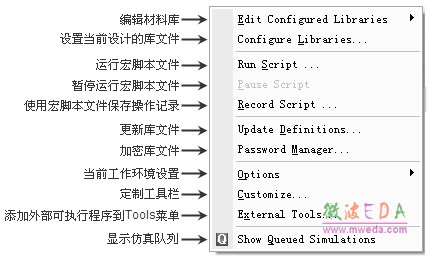

图3.9  Tools下拉菜单

其中，下拉菜单中操作命令的功能说明如下。

• Edit Configured Libraries ：编辑当前设计的材料库，包括搜索材料、添加新的材料、 编辑修改已有材料的属性等操作。
• Configure Libraries ：设置当前设计的库文件，可以显示和设置当前可用的系统材料 库文件、用户材料库文件和当前设计专用材料库文件。
• Run Script ：运行 HFSS 宏脚本文件。
• Pause Script ：暂停运行 HFSS 宏脚本文件。
• Record Script ：保存所有操作记录到宏脚本文件中。
• Update Definitions ：更新材料库文件。
• Password Manager ：加密库文件。通过该操作，可以为库文件设置密码，加密后的库 文件只能在输入正确的密码后才能显示、编辑和使用。
• Options ：HFSS 工作环境设置。
• Customize ：定制工具栏操作，通过该操作可以向工具栏中添加和删除各种快捷方式。
• External Tools ：添加外部可执行程序到 Tools 下拉菜单中，执行该操作可以选择把其 他应用程序的快捷方式添加到 Tools 下拉菜单里。
• Show Queued Simulations：显示仿真计算队列，当设计中有多个分析设置在做仿 真计算时，通过该操作可以显示每个仿真计算的当前状态、指定仿真计算的先后次序或者移 除某个仿真计算进程。

9．Window 菜单

Window 菜单包含用于新建、关闭三维模型窗口，设置多个三维模型窗口排列方式等相 关操作，Window 下拉菜单包含的所有操作命令如图 3.10 所示。

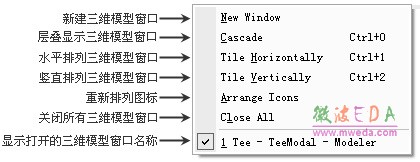

图3.10  Window 下拉菜单

其中，下拉菜单中部分操作命令的功能说明如下。

• New Window ：新建一个三维模型窗口，并显示当前物体模型。
• Cascade ：有多个三维模型窗口时，将多个三维模型窗口层叠显示。
• Tile Horizontally ：有多个三维模型窗口时，将多个三维模型窗口水平并列显示。
• Tile Vertically ：有多个三维模型窗口时，将多个三维模型窗口垂直并列显示。
• Close All ：关闭所有三维模型窗口。三维模型窗口关闭后，可以通过【HFSS】→【3D Modeler Editor】重新打开三维模型窗口。

10．Help 菜单

Help 菜单主要用于访问HFSS 自带的帮助文档系统以及查看HFSS 的版本信息等。
