3.1 HFSS 工作界面

文章来源: 本站原创录入: mweda.com 点击数:

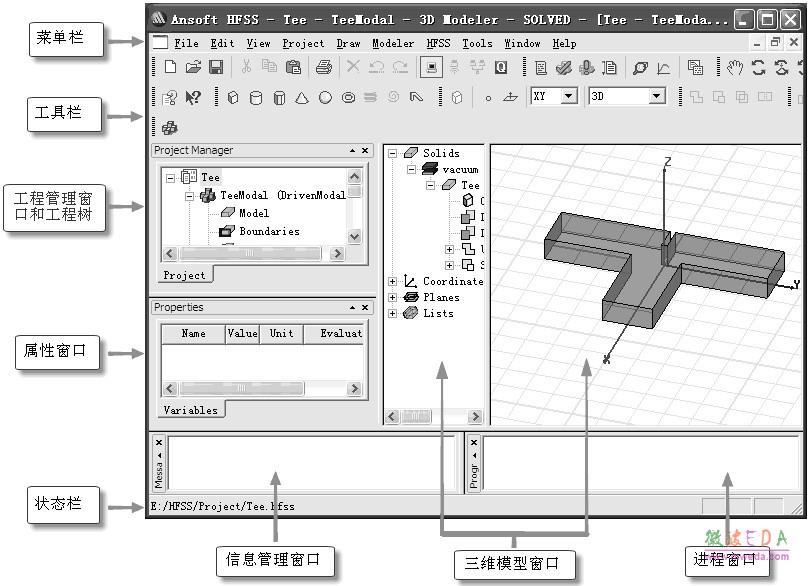

HFSS 工作界面采用标准 Windows 的菜单与风格。打开 HFSS 后，可以看到其典型的工作界面，如图 3.1 所示。整个工作界面由菜单栏、工具栏、工程管理窗口、属性窗口、三维模型窗口、信息管理窗口、进程窗口和状态栏组成。

图 3.1 HFSS 工作界面

3.1.1 主菜单栏

主菜单栏位于 HFSS 工作界面的最上方，包含 File、Edit、View、Project、Draw、Modeler、 HFSS、Tools、Window 和Help 共10 个下拉菜单，这些下拉菜单包含了 HFSS 的所有操作命令。下面就来简要介绍每个菜单命令的主要功能。

1．File 菜单

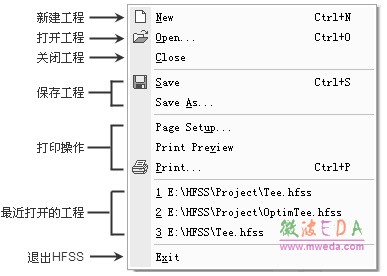

File 菜单用于管理 HFSS 工程设计文件，包括工程文件的新建、打开、保存以及打印等操作。File 下拉菜单包含的所有操作命令如图 3.2 所示。

图 3.2 File 下拉菜单

2．Edit 菜单

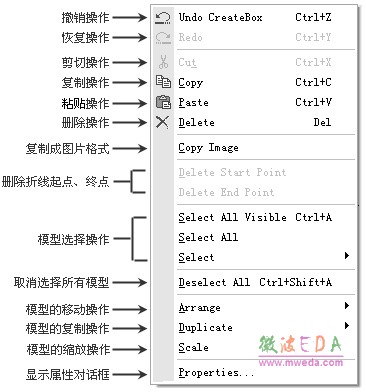

Edit 菜单主要用于编辑和修改 HFSS 中三维模型的操作，Edit 下拉菜单包含的所有操作命令如图3.3 所示。

图3.3 Edit下拉菜单

其中，下拉菜单中部分操作命令的功能说明如下。

Copy Image ：把三维模型窗口中的模型以图形的形式复制到剪贴板。

Arrange ：模型的移动操作，包括平移（Move）、旋转（Rotate）、镜像移动（Mirror）和偏移操作（Offset）。

Duplicate ：模型的复制操作，包括平移复制（Around Line）、沿坐标轴复制（Around Axis）和镜像复制（Mirror）。

Scale ：缩放操作，对选中的模型，可以通过设置 x、y、z 轴的缩放因子使得该模型沿 x、y、z 轴进行伸缩。

Properties ：显示选中模型的属性对话框。
