3.1 HFSS 工作界面

View 菜单主要包含两部分功能操作，一是用于显示或隐藏工作界面中的子窗口，二是用于更改三维模型窗口中物体模型的显示方式。Edit 下拉菜单包含的所有操作命令如图 3.4 所示。

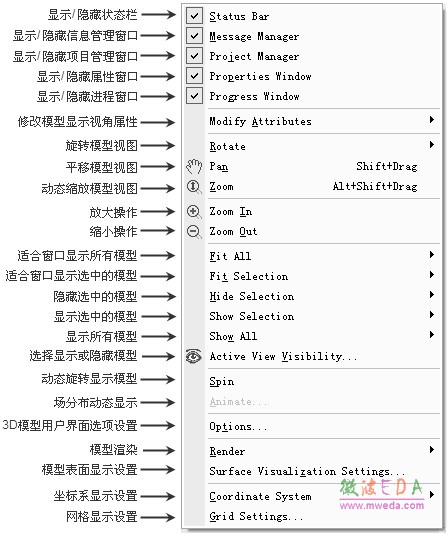

图3.4 View下拉菜单

其中，下拉菜单中部分操作命令的功能说明如下。 View 下拉菜单的前 5 个操作命令—Status Bar、Message Manager、Project Manager、 Properties Window 和 Progress Window 用于显示或隐藏 HFSS 工作界面中的状态栏、信息管理窗口、工程管理窗口、属性窗口和进程窗口。在下拉菜单中，单击可以选中或取消相应的操作命令；操作命令选中之后，在操作命令的左侧会显示图标，表示 HFSS 工作界面中显示该子窗口；反之，则在 HFSS 工作界面中隐藏该子窗口。

• Modify Attributes ：设置或修改三维模型窗口中物体模型的显示视角属性，包括设置 视角方向、光照效果和背景颜色等；实际工作中，使用默认设置即可。
• Rotate ：模型视图的旋转操作，包括模型视图沿着模型中心旋转（Rotate model center）、模型视图沿着三维模型窗口屏幕中心旋转（Rotate screen center）和模型视图沿着 当前坐标原点旋转（Rotate current axis）3 个操作。选择相应的操作命令，在三维模型窗 口拖曳鼠标可以分别以模型中心、屏幕中心和坐标原点为中心旋转模型视图，实现从不同的 角度观察物体模型。
• Pan：模型视图的平移操作，选择该操作命令，在三维模型窗口拖曳鼠标可以使 物体模型和坐标系在三维模型窗口内随着鼠标拖曳方向移动。
• Zoom：模型视图动态缩放操作，选择该操作命令，在三维模型窗口拖曳鼠标可以 动态放大或缩小显示物体模型；鼠标向上拖曳为放大显示，鼠标向下拖曳为缩小显示。
• Zoom In 和 Zoom Out：模型视图的放大和缩小操作，选择该操作命令，用 鼠标左键在三维模型窗口中拉出一个矩形框，则 Zoom In 操作会放大显示该矩形框里的所有物体模型，Zoom out 操作会按照该矩形框在整个三维模型窗口所占的比例将模型缩小显示。
• Fit All ：在三维模型窗口中全屏显示所有可见物体模型的全貌。
• Fit Selection ：在三维模型窗口中全屏显示被选中的物体模型的全貌。 Hide Selection 和 Show Selection：隐藏和显示选中的物体模型。
• Active View Visibility：执行该项操作命令可以打开 Active View Visibility 对话框，选择显示或隐藏物体模型。 Spin ：选择该操作，在三维模型窗口中拖曳鼠标，则物体模型会沿着鼠标拖曳的方 向动态旋转显示。 Animate ：数据后处理时，动态显示场分布。
• Options ：三维模型窗口中的默认设置选项。
• Render ：物体模型的渲染方式，有两种显示方式：一是模型以边框形式（Wire Frame） 显示，二是模型以实体形式（Smooth Shaded）显示。
• Surface Visualization Settings ：物体模型表面显示的设置。
• Coordinate System ：设置三维模型窗口中坐标系的显示方式，包括默认的大坐标轴显示方式、窗口右下角小坐标轴显示方式以及隐藏不显示坐标轴。 Grid Settings ：三维模型窗口中的栅格显示设置。

4．Project 菜单

    Project 菜单用于向当前工程中添加设计文件和管理工程变量，Project 下拉菜单包含的所有操作命令如图3.5 所示。

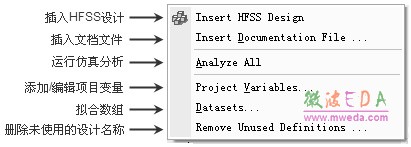

图 3.5 Project 下拉菜单

其中，下拉菜单中操作命令的功能说明如下。

• Insert HFSS Design：在当前工程中插入一个新的 HFSS 设计。
• Insert Documentation File ：在当前工程中插入一个文档，用于该工程设计的技术说明 文档。
• Analyze All ：运行所有仿真分析。
• Project Variables ：添加和编辑工程变量。
• Datasets ：根据用户添加的 x、y 数组拟合函数，可用于设置与频率相关的端口阻抗、 与频率相关的工程变量以及定义边界条件等。
• Remove Unused Definitions ：删除用户自定义的而当前工程中未使用的材料。
