3.1 HFSS 工作界面

文章来源: 本站原创    录入: mweda.com

5.Draw 菜单

Draw 菜单主要用于创建基本物体模型(Primitives)的相关操作,Draw 下拉菜单包含的所有操作命令如图 3.6 所示。

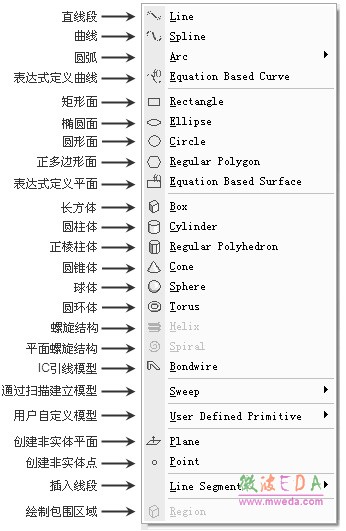

图3.6  Draw下拉菜单

其中,下拉菜单中部分操作命令的功能说明如下。

  • 新建一维线模型操作:包括新建直线段(Line)、曲线(Spline)、圆弧(Arc)模型和表达式定义(Equation Based Curve)线模型的操作。
  • 新建二维平面模型操作:包括新建矩形面(Rectangle)、椭圆面(Ellipse)、圆形面 (Circle)、正多边形面(Regular Polygon)模型和表达式定义(Equation Based Surface)平面 模型的操作。
  • 新建三维物体模型操作:包括新建长方体(Box)、圆柱体(Cylinder)、正多棱柱体 (Regular Polyhedron)、圆锥体(Cone)、球体(Sphere)、圆环体(Torus)、螺旋体(Helix) 和平面螺旋体(Spiral)模型的操作。对于新建螺旋体模型和平面螺旋体模型,下面单独列出 来做个简要说明。
  • Helix :新建螺旋结构模型的操作。该操作命令首先需要选中一个线模型或者一个二 维平面模型后才能激活;激活后单击该操作命令,HFSS 以选中的线模型或者面模型为横截 面,沿着指定的方向螺旋上升生成螺旋物体模型;其中,选中一维线模型生成的是中空的螺 旋体,选中二维平面模型生成的是实心的螺旋体。
  • Spiral :新建平面螺旋结构模型的操作。和Helix 操作命令一样,该操作命令也需 要选中一个线模型或者一个二维平面模型才能激活;激活后单击该操作命令,HFSS 以选 中的线模型或者面模型为横截面,沿着指定的方向旋转生成平面螺旋物体模型;其中,选 中一维线模型生成的是中空的平面螺旋体,选中二维平面模型生成的是实心的平面螺 旋体。
  • Bondwire :新建 IC 芯片引线模型的操作。引线是在 IC 芯片封装内部连接金属焊盘 和芯片之间的细金属线,HFSS 中可以通过Bondwire 操作命令建立标准的JEDEC 四点引线模型和JEDEC 五点引线模型。
  • Sweep :通过扫描的方式创建物体模型,选中一维线模型通过扫描的方式可以创建生 成二维平面模型,选中二维平面模型通过扫描的方式可以创建生成三维立体模型;扫描的方 式有3 种,分别为绕坐标轴扫描(Around Axis)、沿着指定向量方向扫描(Along Vector)和 沿着指定路径扫描(Along Path)。 User Defined Primitive :用户自定义模型。
  • Plane :在三维模型窗口中新建一个非实体平面的操作。非实体平面主要用于在数据 后处理时计算和显示在该平面位置上的场分布。
  • Point :在三维模型窗口中新建一个非实体点的操作。非实体点主要用于在数据后处 理时计算和显示在该位置的矢量场。
