如何理解CMA中计算MWC时的MS

来源：CST仿真专家之路更新时间：2024-06-23 阅读：

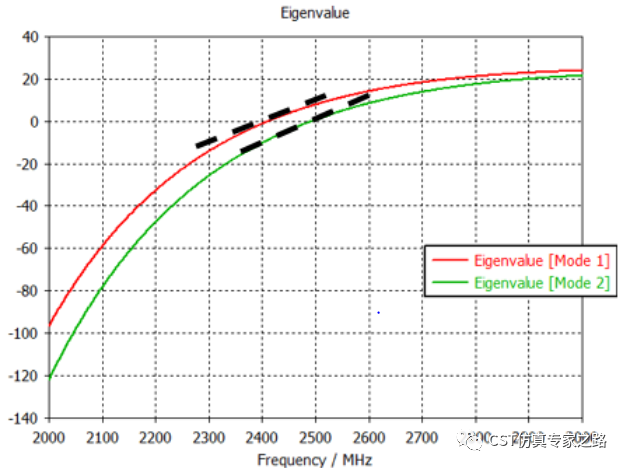

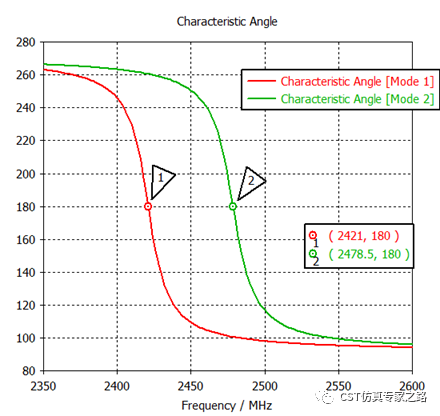

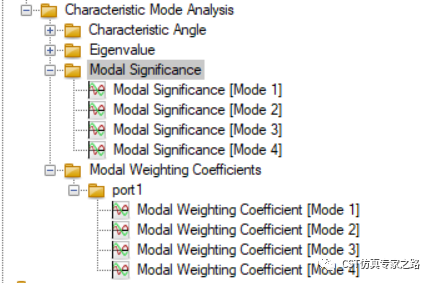

在上一篇关于CMA的文章：如何计算CMA中的模式加权系数MWC，简单介绍了什么是MS，CA，MEC和MWC:

结论是需要添加端口激励才可以得到MWC，后处理Combine results可以直接给出每个CMA模式对该激励的远场的贡献，和直接激励(非CMA)的远场是一样的。那么问题来了，加上端口之后，模式MS结果变得不一样了，如何理解有无端口的MS区别呢？

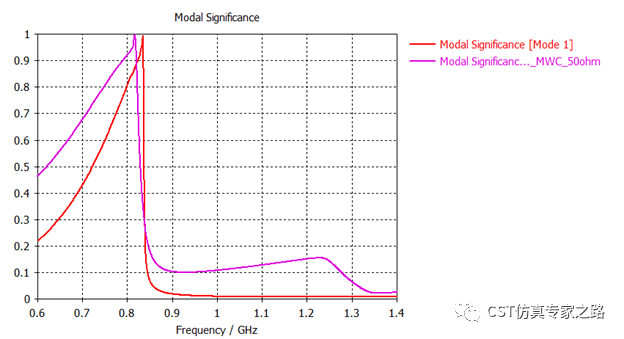

其实区别就在于端口阻抗，比如50ohm端口，有无该端口的模式1大不同：

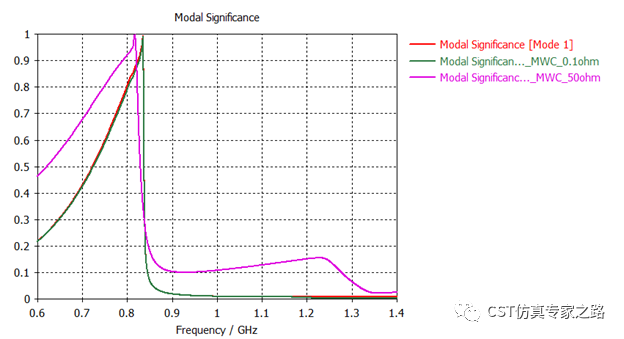

其实就是端口阻抗替代部分PEC，导致结构阻抗Z=R+jX 中的R发生了变化，可通过使用小值端口阻抗来验证：

再次强调，MS是和激励无关的，这句话理解起来要给激励加个限制，无阻抗的端口激励。端口阻抗和激励是分开的两件事。

那么问题又来了，我们计算CMA中的MWC，需要添加端口，那么应该用一般天线的50欧姆端口还是近零欧姆端口呢？或者换个问法是，我们应该关注有源的MS还是无源的MS结果呢？其实近零欧姆端口是没必要的，一是和实际馈电差别太大；二是流程上讲，CMA分析第一步已经无源计算MS，第二步计算有源MWC，算回与无源一致的MS是无意义的。
