CST中如何设置电流监视器
之前我们介绍了如何设置电压监视器,今天来介绍一下设置电流监视器的方法。
在时域求解器中,可以设置电流监视器来得到电流值。首先在模型中创建一条曲线(curve),再基于这条曲线定义电流监视器;需要注意的是目前仅支持为时域计算定义电流监视器。
电流监视器通过沿定义的曲线路径对磁场H进行积分得到电流值,曲线需要是闭合环路。由于仿真得到的具体磁场值是位于网格边缘上的,因此积分计算使用的是曲线路径的网格映射,而不是原始曲线路径。由此也可以看出网格剖分对于磁场值以及积分路径的精确度至关重要。
下面举例说明如何使用电流监视器获取电流值:
1. 在功能区的 Home选项卡下通过宏命令:Macros > Construct > Demo Examples > Dipole Antenna自动创建偶极子天线模型以及完成相关仿真设置。运行宏命令后3D窗口中模型如下图所示:

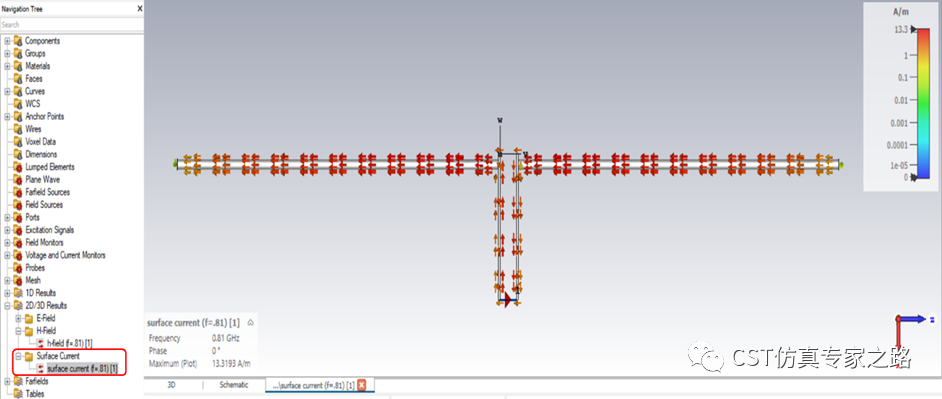

2. 首先运行仿真观察表面电流分布情况。仿真完成后,点击导航树(Navigation Tree)中2D/3D Results下的Surface Current文件夹,可以看到偶极子两臂上的表面电流沿负Z轴方向分布,从而可以确定创建的闭合曲线应位于XY平面内。

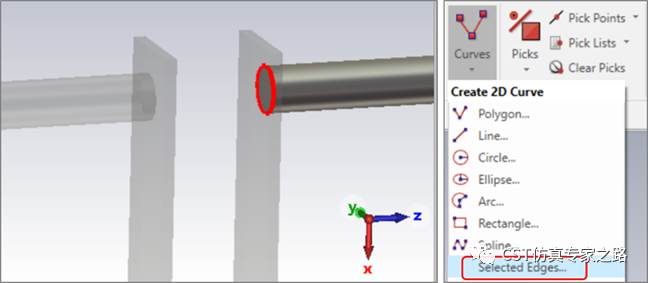

3. 绘制一条XY平面内的闭合曲线作为磁场积分路径。如下方左图所示,按快捷键E,双击选取圆环,然后在Modeling选项卡下,选择Curves下拉菜单中的Selected Edges。
在弹出来的对话框中可以对生成的曲线命名,这里不作更改,点击OK完成。这样便由选取的边生成了一条闭合曲线,如下图所示:

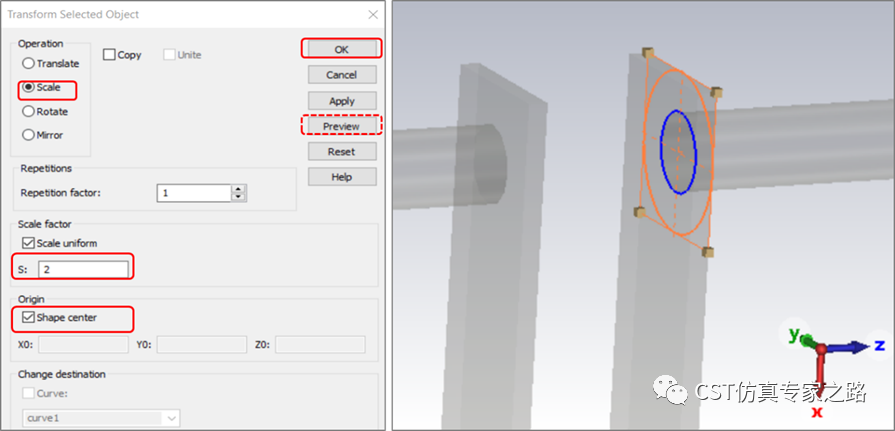

在导航树(Navigation Tree)中Curves文件夹下选中此曲线,按右键,在弹出的菜单中选择Transform,弹出下图所示对话框。选择Scale,在缩放因子(Scale factor)一栏输入2,将曲线放大到原来的2倍,点击Preview按钮进行预览,如下方右图所示,点击OK完成。

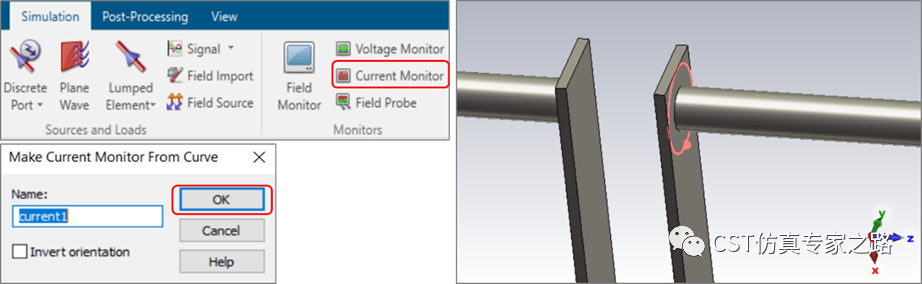

4. 基于曲线创建电流监视器:如下图所示,点击Simulation选项卡下的Current Monitor图标,在3D窗口中双击选中创建的曲线,弹出Make Current Monitor From Curve对话框,点击OK完成,成功创建电流监视器。曲线上的箭头表示其方向,可以勾选对话框中的Invert orientation选项反转方向。反转箭头方向只会将电流随时间变化的曲线取负,并不会影响电流随频率变化的曲线。
选中电流监视器,按右键,在弹出的菜单中选择Transform,弹出下图所示对话框。选择Translate,在Z一栏输入2,将电流监视器沿+Z轴平移2mm,点击OK完成,如下方右图所示。

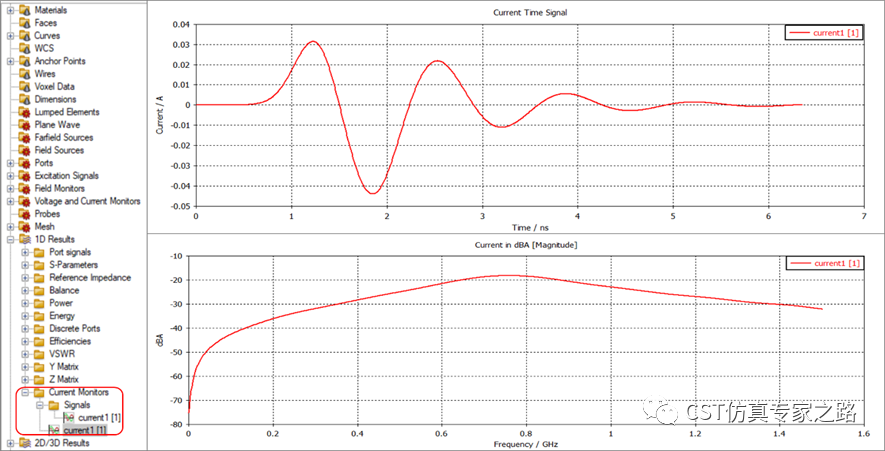

5. 运行仿真,仿真结束后,可以在导航树(Navigation Tree)中1D Results下的Current Monitors文件夹访问电流监视器的结果。如下图所示,可以查看电流随时间变化的曲线,以及经过傅里叶变换得到的电流随频率变化的曲线。
