HFSS和Designer协同仿真之Combline滤波器设计

文章来源: 本站原创    录入: mweda.com

    2) 在 HFSS 中进行基本单元的参数化扫描

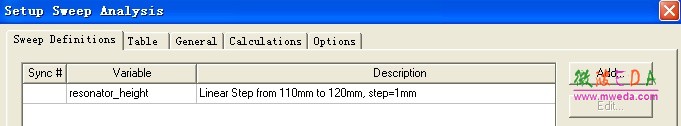

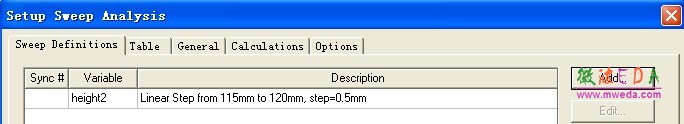

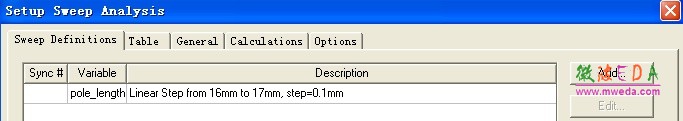

    对于参数化扫描,HFSS 除了支持手工设置参数化扫描点的方式外,还可支持DOE (Design On Experience)的方式,后者可通过直接在数表中输入扫描点来自动生成相应的HFSS 参数化扫描设置,比较适合流程化的设计仿真。如前所述,我们可以分别对中间3 根金属棒的长度height2、两侧金属棒的长度height1、金属棒间的距离 S1 和 S2 以及辐射器与外侧金属棒间的距离pole-length 设置一系列参数化扫描。








    这些参数化扫描的结果将为优化设计提供基础数据,而优化的过程则是在 Ansoft Designer 的电路设计中完成的。

    3)  建立HFSS 与 Ansoft Designer 间的动态链接

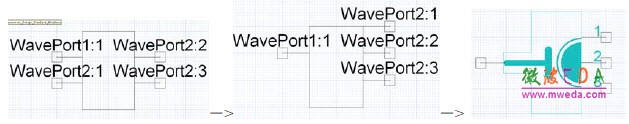

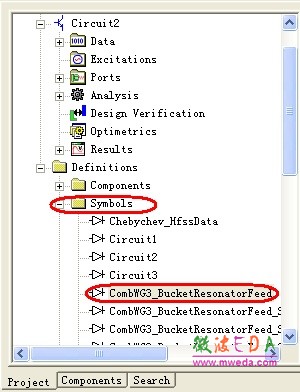

    与例(一)中的操作相同,我们可通过在ADE 的电路原理图设计中插入子电路的形式将 HFSS 中基本单元连接进来。由于BucketResonatorFeed.hfss 的 waveport2 以及 Coupled-Bucket-Resonator.hfss 的两个waveport 都分别包含了3 个模式,因此当它以元件的形式导入电路设计时相应的waveport 也会对应3 个 Pin 脚。使用者可对 ADE 中的器件符号 进行自由的编辑,因此为了连接电路的方便,我们可对Pin 脚的位置做调整,并且还可为元件编辑更美观的符号。

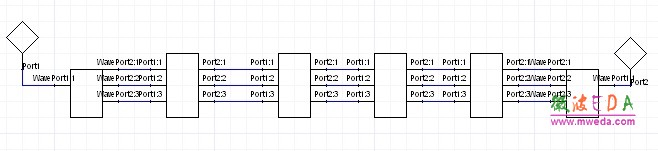

    对元件 Pin 脚的位置进行调整后,得到如下图所示的电路原理图。
