HFSS和Designer协同仿真之Combline滤波器设计
4) 在Ansoft Designer 中完成滤波器的优化设计

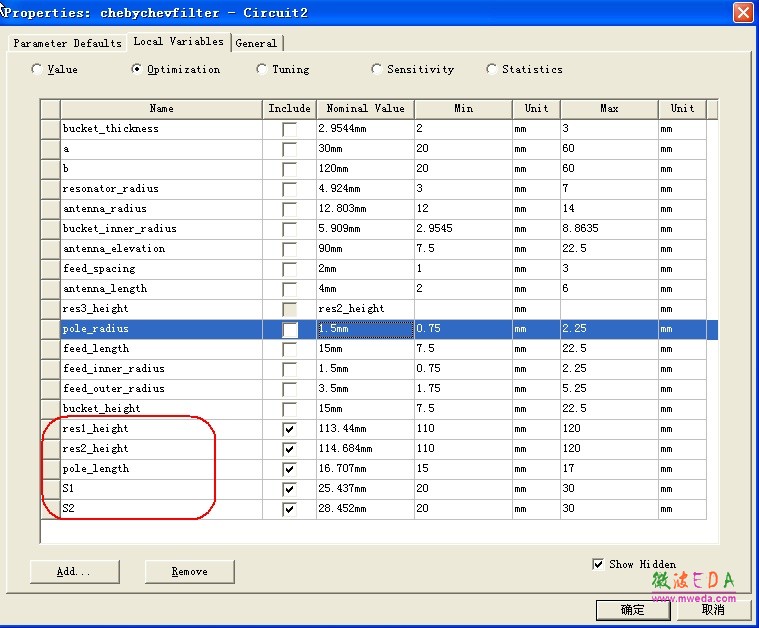

首先从菜单栏的 Circuit > Design Properties > Local variables > Optimization 中选中需要参与优化的变量:res1-height, res2-height, pole-length, S1, S2。

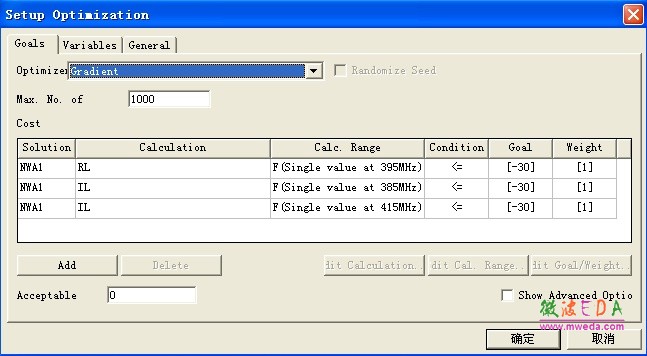

优化设置与例一类似:

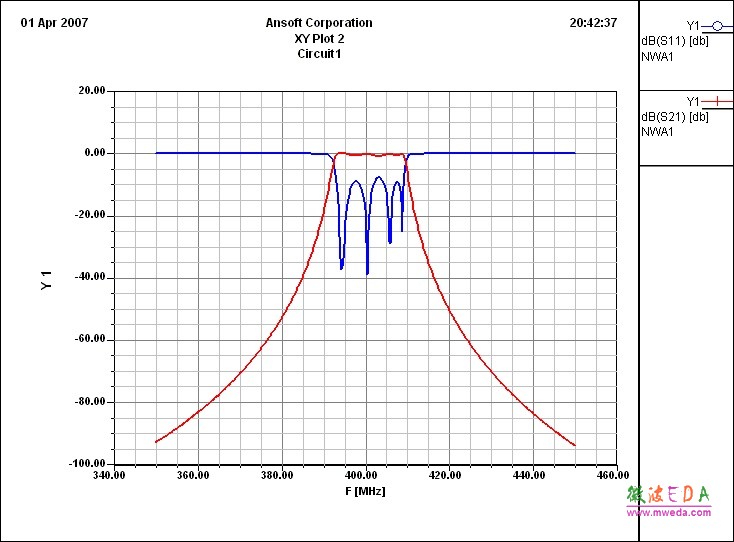

经初步优化后的滤波器频响特性如下图所示,优化是比较细致的工作,一般要通过几次 优化微调才能达到较好的指标。
5) Ansoft Designer 与 HFSS 的仿真结果对比与讨论
对于这个例子中的滤波器,相对带宽只有不到4%,因此对于仿真精度的要求很高。关于仿真精度的讨论是初次使用协同仿真的设计者十分关注的话题。下面我们对比了在不同的求解精度下(也就是收敛度convergence)整个滤波器结构在HFSS 中进行仿真的结果与根据协同仿真在Ansoft Designer 中的仿真结果。

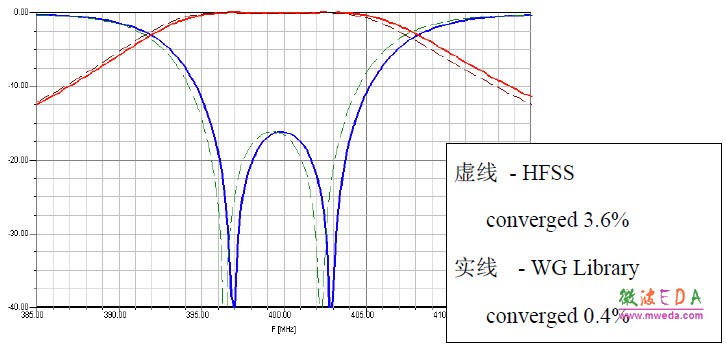

当整个滤波器结构在 HFSS 中进行仿真,收敛度达到3.6%时,消耗的峰值内存将超过2GB;而协同设计中的单个基本单元在HFSS 中仿真时,收敛度达到0.4%,消耗的内存峰值仅为300MB 左右。如果我们将频带缩小到 385MHz~415MHz,我们会仔细地观察到上述 两种情况下的仿真频响曲线还是会有不到500kHz 的频偏。而我们好奇的是,哪个仿真结果会更准确?
于是,我们继续加密网格,进一步的提高 HFSS 的收敛度(也就是求解精度)。当HFSS 的收敛度达到1.6%时,消耗的峰值内存为3GB,用这时的仿真结果和刚才的协同仿真结果进行对比,我们不难发现,虚线的 HFSS 频响曲线正在向实线所表示的协同仿真的频响曲线靠拢,这次的差距只有不到300kHz。根据我们对仿真工具的理解,我们可以认为协同设计的仿真结果将更逼近于真实结果。
正如我们再一次证实了的:收敛度是网格剖分算法的基础,如果我们将复杂的结构离散成若干基本单元,基本单元的仿真收敛度越好,协同仿真的结果就会越精确,对于相对带宽较小的带通滤波器来说尤其是这样。
从上述两个带通滤波器的例子我们可以看到,Ansoft 协同设计方法不但将滤波器的设计周期从数周缩短到数日,并且降低了对计算机内存的需求,并且相比起滤波器整体在 HFSS 中仿真来说设计者更容易获得较高的精度。
-
