13.5 HFSS谐振腔分析之边界条件和激励设置

    在HFSS中，对于使用本征模求解类型的一类问题，不需要设置端口激励。因此，本例中无须设置激励端口。圆形腔体的外壁材质是厚度为 1mm 的金属铝（aluminum），在 HFSS 中可以通过给腔体外壁分配有限导体边界条件来实现。

    （1）在三维模型窗口，左键单击圆柱体Cavity，选中该模型。

    （2）在三维模型窗口的任意位置单击右键，从弹出菜单中选择【Assign Boundary】→ 【Finite Conductivity】，打开有限导体边界设置对话框。

    （3）在该对话框中，选中Use Material 复选框，并单击该复选框右侧的按钮，从弹出的对话框中选择金属材料 aluminum；然后选中 Layer Thickness 复选框，在其右侧文本框输入腔体外壁厚度1mm，如图13.11 所示。完成后，单击按钮，退出对话框。

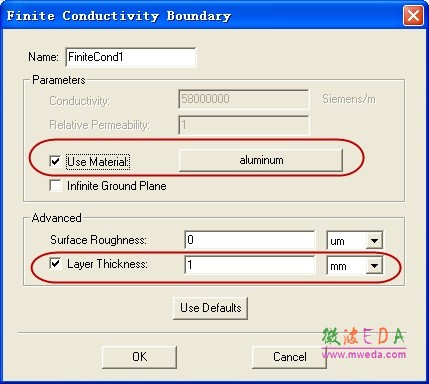

图 13.11 有限导体边界设置对话框

    这样，就把腔体的外壁设置为 1mm 厚的金属铝。
