13.6-13.7  HFSS谐振腔分支之求解设置和运行仿真分析

    13.6 求解设置

    设置最小求解频率为3GHz，最大迭代次数为20 次，收敛误差为2.5%，求解的模式数为2。在 HFSS 中，模式1 表示最低次模，模式 2 表示次低次模，以此类推。因此求解时，模式设为2 表示只分析两个最低次模的情况。

    （1）右键单击工程树下的 Analysis 节点，从弹出菜单中选择【Add Solution Setup】命令， 打开Solution Setup 对话框。

    （2）在该对话框中，Setup Name 项保留默认的名称 Setup1，Minimum Frequency 项输入最小求解频率3GHz，Number of Modes 项输入求解的模式数2，Maximum Number of Passes 项输入最大迭代次数20，Max Delta S 项输入收敛误差 2.5%，其他项保留默认设置，如图 13.12 所示；然后单击按钮，完成求解设置。

    （3）设置完成后，求解设置项的名称 Setup1 会添加到工程树 Analysis 节点下。

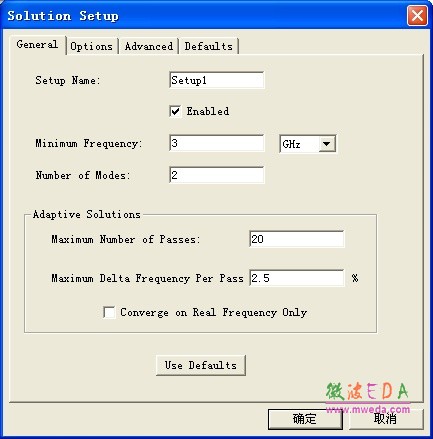

图 13.12 求解设置

    13.7 运行仿真分析

     右键单击工程树下的Analysis 节点，从弹出菜单中选择【Analyze All】命令，或者单击工具栏的按钮，运行仿真计算。

    仿真计算过程中，工作界面上的进度条窗口会显示求解进度，信息管理窗口也会有相应的信息提示，并会在仿真计算完成后，给出完成提示信息。
