13.4 HFSS谐振腔分析之创建圆形谐振腔模型
13.4.1 设置默认的长度单位
设置当前设计在创建模型时使用的默认长度单位为毫米。
从主菜单栏选择【Modeler】→【Units】命令,打开如图 13.6 所示的模型长度单位设置对话框。在该对话框中,Select units 项选择单位mm,然后单击按钮,完成设置,退出对话框。
图 13.6 长度单位设置对话框
13.4.2 建模相关选项设置
从主菜单栏选择【Tools】→【Options】→【Modeler Options】命令,打开3D Modeler Options 对话框,单击对话框中的 Drawing 选项卡,选中 Drawing 选项卡界面的 Edit properties of new primitive 复选框,如图 13.7 所示。然后单击确定按钮,退出对话框,完成设置。
图 13.7 3D Modeler Options 对话框
13.4.3 定义设计变量
定义设计变量 Height,并赋初始值 4mm,用以代替后面创建的介质圆柱体的高度。
(1)从主菜单栏选择【HFSS】→【Design Properties】命令,在弹出的属性对话框中单击按钮,打开Add Property 对话框。

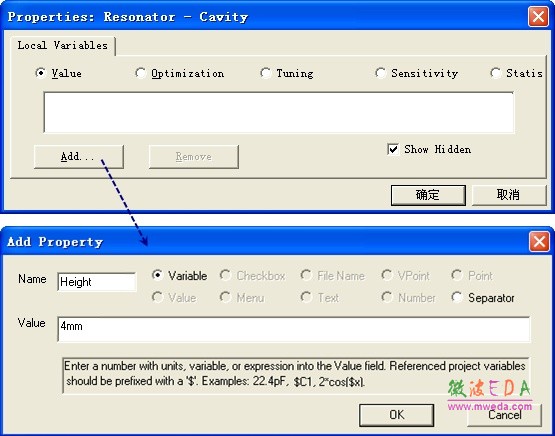

(2)在 Add Property 对话框中,Name 项输入变量名称 Height,Value 项输入变量初始值4mm,如图13.8 所示。
图 13.8 添加设计变量
(3)单击 Add Property 对话框的按钮,退回属性对话框,此时在属性对话框的空白栏会列出添加的变量 Height;确认无误后,单击属性对话框的按钮,完成变量定义。
13.4.4 创建圆形谐振腔体模型
创建一个底面圆心位于坐标原点,底面半径为15mm,高度为15mm 的圆柱体模型,作为圆形谐振腔体,命名为 Cavity。
(1)从主菜单栏选择【Draw】→【Cylinder】命令,或者在工具栏单击按钮,进入创建圆柱体模型的状态。在三维模型窗口的任一位置单击鼠标左键确定一个点;然后在xy 面移动鼠标光标,在绘制出一个圆形后,单击鼠标左键确定第二个点;最后沿着z 轴方向移动鼠标光标,在绘制出一个圆柱体后,单击鼠标左键确定第三个点。此时,弹出圆柱体属性对话框。

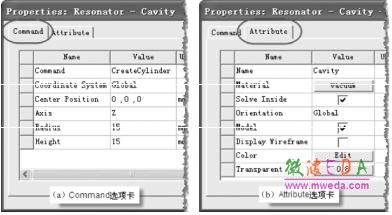

(2)单击对话框的Command 选项卡,在 Center Position 项对应的 Value 值处输入圆柱体 的底面圆心坐标(0,0,0),在Radius 项对应的 Value 值处输入圆柱体的半径15,在Height 项对应的Value 值处输入圆柱体的高度15,如图 13.9(a)所示。
(3)单击对话框的 Attribute 选项卡,在 Name 项对应的 Value 值处输入圆柱体的名称 Cavity,确认Material 项对应的材料属性为vacuum,设置Transparent 项对应的模型透明度为0.8,其他项保持默认设置不变,如图13.9(b)所示。
图 13.9 属性对话框
(4)然后,单击属性对话框的按钮,完成设置,退出对话框。

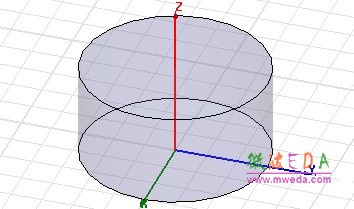

(5)最后,按下快捷键 Ctrl+D,适合窗口大小全屏显示创建的圆柱体模型,如图 13.10 所示。
图13.10 圆形谐振腔体模型
-
