13.3 HFSS谐振腔分析之新建HFSS工程

文章来源: 本站原创    录入: mweda.com

    1．运行 HFSS 并新建工程

    双击桌面上的 HFSS 快捷方式，启动 HFSS 软件。HFSS 运行后，会自动新建一个工程文件，从主菜单栏选择【File】→【Save As】命令，把工程文件另存为 Resonator.hfss；然后右键单击工程树下的设计文件名 HFSSDesign1，从弹出菜单中选择【Rename】命令项，把 设计文件重新命名为 Cavity。

    2．设置求解类型

    设置当前设计为本征模求解类型。

    从主菜单栏选择【HFSS】→【Solution Type】，打开如图 13.5 所示的 Solution Type 对话框，选中 Eigenmode 单选按钮，然后单击按钮，完成设置，退出对话框。

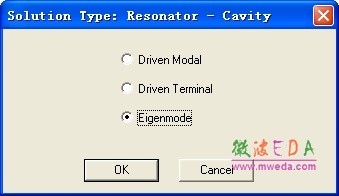

图 13.5 设置求解类型
