     12.4.2 分配波端口激励

    把矩形面 Port1 和 Port2 设置为波端口激励,并设置 Trace1 和 Trace2 为差分信号对。

    (1)在操作历史树中,单击选中 Port1,此时名称为 Port1 的矩形面会高亮显示。

     (2)在三维模型窗口中单击右键,从弹出菜单中选择【Assign Excitation】→【Wave Port】 命令,打开如图 12.19 所示的对话框,单击对话框中的按钮,设置 Port1 为波端口激励, 并自动分配终端线。

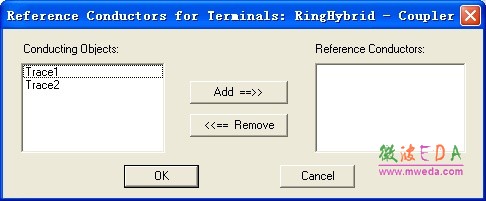

图 12.19 激励端口参考导体和终端线

    说明: 因为在本例中没有单独添加带状线的参考地,而是使用默认的外部理想导体 边界表面作为参考地,所以图 12.19 所示对话框中的 Reference Conductors 栏显示为空。

    (3)完成后,波端口激励和终端线的名称会自动添加到工程树的 Excitations 节点下,且 波端口自动命名为 WavePort1,展开工程树下的 Excitations 节点,把 Excitations 节点下的波 端口名称 WavePort1 修改为 P1。

    (4)重复上述步骤(1)~ 步骤(3),选中 Port2,为其分配波端口激励,并把波端口的名称修改为 P2。 全部设置完成后,在工程树的 Excitations 节点下可以显示出添加的所有波端口激励 P1、P2 和终端线 Trace1_T1、Trace2_T1、Trace1_T2、Trace2_T2,如图 12.20 所示。


图 12.20 工程树下的波端口和终端线

     12.4.3 设置差分信号线

    如果波端口内部包含了两根终端线,那么就可以激活差分对设置命令,把这两根终端线 设置为差分对。这里把 Trace1 和 Trace2 设置为一对差分信号线。

    (1)右键单击工程树下的 Excitations 节点,从弹出菜单中选择【Differential Pairs】,打开 Differential Pairs 对话框,如图 12.21 所示。


图 12.21 设置差分对操作

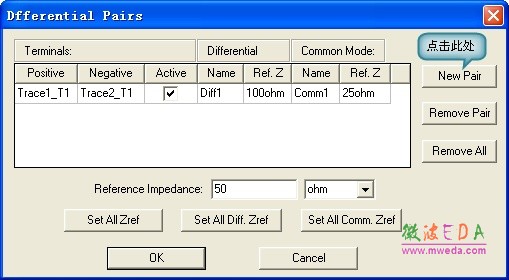

    (2)单击对话框中的按钮,把端口 P1 上的终端线 Trace1_T1 和 Trace2_T1 设置为差分对;再次单击对话框的按钮,把端口 P2 上的终端线 Trace1_T2 和 Trace2_T2 设置为差分对,如图 12.22 所示。最后,单击对话框按钮,完成差分对设置。


图 12.22 设置差分信号

    12.4.4 端口平移

    HFSS 仿真计算的时间、所消耗的内存与模型的大小是成正比的。我们这里所分析的差 分信号线的实际长度是 1000 密耳,但为了节约计算时间,在建模时我们只创建了 100 密耳长度的差分线。因此,在数据后处理时需要通过波端口的端口平移(Deembed)功能给出实际1000 密耳长度差分信号线的分析结果。这里,需要把波端口 P2 向外平移 900 密耳。

    (1)双击工程树 Excitations 节点下的端口 P2,打开 Wave Port 对话框。

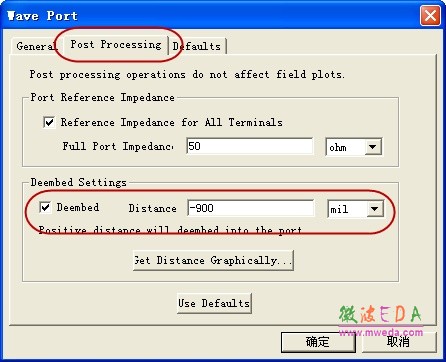

    (2)单击对话框的 Post Processing 选项卡,选中 Deemed 复选框,在 Distance 对应的文本框中输入900mil,如图 12.23 所示;然后单击按钮完成设置。


图 12.23 端口平移

    说明:在Distance 对应的文本框中,输入正数表示端口平面向物体内部移动,输入负 数表示端口平面向远离物体的方向移动
