12.2 HFSS差分信号分析之创建带状线差分对模型

    创建材质为铜的差分信号线模型和材质为 FR4 的介质层模型，并定义设计变量 W 和 S 分别表示差分信号线的线宽和线间距。

    12.3.1 设置默认的长度单位

    设置当前设计在创建模型时使用的默认长度单位为密耳。

    从主菜单栏选择【Modeler】→【Units】命令，打开如图 12.4 所示的“模型长度单位设置”对话框。在该对话框中，Select units 项选择单位 mil，然后单击按钮，退出对话框，完成设置。

图 12.4 “模型长度单位设置”对话框

    12.3.2 建模相关选项设置

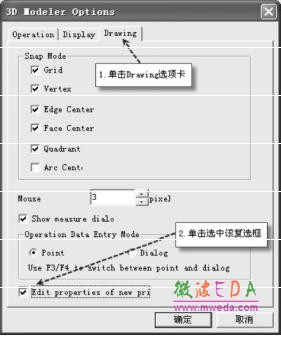

    从主菜单栏中选择【Tools】→【Options】→【Modeler Options】命令，打开 3D Modeler  Options 对话框，单击对话框中的 Drawing 选项卡，选中 Drawing 选项卡界面的 Edit properties of new primitive 复选框，如图 12.5 所示。然后单击按钮，退出对话框，完成设置。

图 12.5 3D Modeler Options 对话框

    12.3.3 创建差分信号线模型

    创建一个顶点位于坐标（0，9，0.35），长、宽、高为100、6、0.7 的长方体模型作为差分对的一根信号传输线，指定其材质为铜（copper），命名为Trace1。然后，通过复制操作创建 差分对的另一个信号传输线，二者平行位于 xOy 平面内，间隔为 18 密耳。

    1．创建差分对的第一根信号线 Trace1

    （1）从主菜单栏选择【Draw】→【Box】命令，或者单击工具栏的 按钮，进入创建长方体模型的状态。在三维模型窗口的坐标原点位置单击鼠标左键，确定模型的第一个点；然后在 xy 面上移动鼠标光标，在绘制出一个矩形后，单击鼠标左键确定第二个点；最后沿着 z 轴方向移动鼠标光标，在绘制出一个长方体后单击鼠标左键确定第三个点。此时，弹出长方体“属性”对话框。

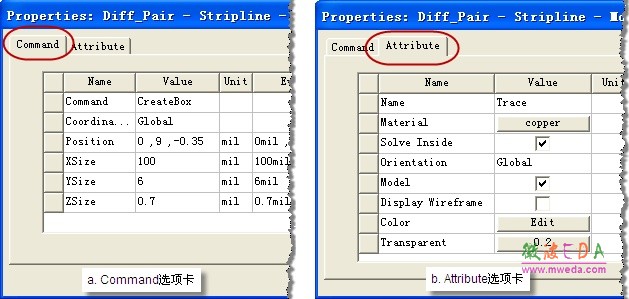

    （2）单击对话框的 Command 选项卡，在 Position 项对应的 Value 值处输入长方体的顶点坐标（0，9，0.35），在 XSize、YSize 和 ZXize 项对应的 Value 值处分别输入长方体的长、宽和高：100、6 和 0.7，如图 12.6（a）所示。

    （3）单击对话框的 Attribute 选项卡，在 Name 项对应的 Value 值处输入长方体的名称 Trace1，设置Material 项对应的材料为 copper，设置 Color 项对应的模型颜色为铜黄色，设置 Transparent 项对应的模型透明度为 0.2，如图 12.6（b）所示；然后单击对话框的按钮，完成设置，退出对话框。

图 12.6 “属性”对话框

    （4）按下快捷键 Ctrl+D，适合窗口大小全屏显示上面所创建的模型，如图 12.7 所示。

图 12.7 创建的 Trace1

    2．通过镜像复制操作创建差分对的另一根信号线 Trace2

    （1）单击选中 Trace1。

    （2）从主菜单栏选择【Edit】→【Duplicate】→【Mirror】命令，或者单击工具栏的按钮，进入镜像复制操作状态。

    （3）以经过坐标原点的 xOz 面作为镜像面复制信号线 Trace1。在用户界面底部状态栏输入 镜像面中某一点的坐标，这里取坐标原点，即在状态栏 X、Y、Z 对应的文本框中分别输入 0，0 和0，单击回车键确认；接着在状态栏 dX、dY、dZ 对应的文本框中分别输入 0，1 和 0，确定 镜像面法线方向为沿着 y 轴方向，再次单击回车键确认。状态栏的输入状态如图 12.8 所示。

图 12.8 状态栏的坐标输入

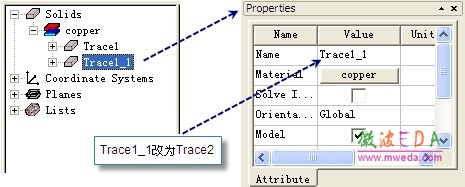

    （4）此时会弹出复制物体的属性对话框，直接单击按钮，即通过复制操作创建了第二根信号线的模型，该模型自动命名为Trace1_1。展开操作历史树 Solids 节点，再展开 Solids 节点下的copper 节点，单击选中 copper 节点下的 Trace1_1，在工作界面左侧的属性对话框中把模型的名称由 Trace1_1 改为 Trace2，如图 12.9 所示。

图 12.9 把模型 Trace1_1 的名称修改为 Trace2

（5）按下快捷键 Crtl+D，适合窗口大小全屏显示已创建的模型，创建的差分对模型如图 12.10 所示。 图

12.10 创建的差分对
