12.4 HFSS差分对分析之分配端口激励

    在 HFSS 软件中，与背景相接触的表面会被默认设置成理想导体边界，因此，介质层 Substrate 的四壁会自动设置成理想导体边界。这样，介质层的上下表面可以直接当作带状线结构的参考地，而不需要通过添加金属层或者设置理想导体边界条件的方式来添加带状线结 构的参考地。

    由于波端口激励支持端口平移功能，且多个微带线/带状线可以共享一个端口，因此当需 要考虑微带线/带状线之间的耦合效应时，使用波端口激励的计算结果更加准确。对于差分结 构，只能使用波端口激励。

    本例需要使用波端口激励方式；分别在模型的前表面和后表面上添加波端口激励表面，并分配波端口激励方式。对于带状线结构，波端口的尺寸可以根据经验值确定，通常，端口宽度 为线宽的8～10 倍，但同时必须小于1/2 个工作波长；在高度方向上端口与带状线上下两个参考地相接。这里，我们创建与介质层前、后表面尺寸相同的矩形面作为波端口激励表面。

    12.4.1 创建波端口激励表面

    在带状线模型的前表面和后表面上创建矩形面，作为波端口激励表面，矩形面的尺寸与介质层 Substrate 的横截面尺寸相同。这样，后表面上的端口激励表面起始点坐标为（0，100，13），长、宽为200、26，并命名为 Port1；前表面上的端口激励表面可以通过平移复制矩形面 Port1 来创建，并将复制操作生成的矩形面命名为 Port2。

    （1）单击工具栏快捷按钮，从下拉列表中选择YZ，设置 yz 面为当前绘图平面。

    （2）从主菜单栏选择【Draw】→【Rectangle】命令，或者在工具栏单击按钮，进入创建 矩形面模型的状态。在三维模型窗口任一位置单击鼠标左键确定一个点；然后在 yz 面移动鼠标光标，在绘制出一个矩形后，单击鼠标左键确定第二个点；此时弹出矩形面属性对话框。

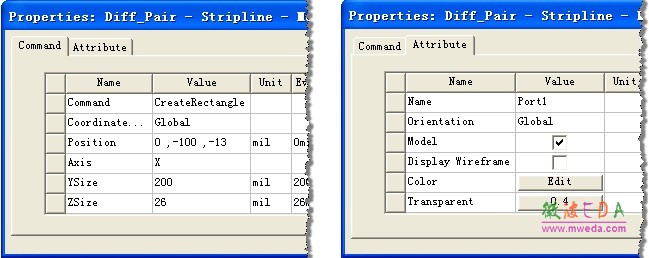

    （3）单击对话框的 Command 选项卡，在 Position 项对应的 Value 值处输入矩形面起始点 坐标（0，100，13），在 YSize 项对应的 Value 值处输入矩形面的长度200，ZSize 项对应的Value 值输入矩形面的宽度26；然后单击对话框的Attribute选项卡，在Name项对应的Value 值处输入矩形面的名称 Port1，单击Transparent 项对应的 Value 值按钮，设置模型透明度为 0.4，如图 12.16 所示。最后，单击按钮结束。

图 12.16 矩形面属性对话框

    （4）通过平移复制操作，把矩形面 Port1 沿着 x 轴正向平移100 密耳，创建前表面上的端口激励表面，并命名为 Port2。

    ① 展开操作历史树下的 Sheets 节点，再展开 Sheets 节点下的 Unassigned 节点，单击 Unassigned 节点下的 Port1，选中该矩形面，如图 12.17 所示。

 图 12.17 从操作历史树选择矩形面 Port1

     ② 从主菜单栏选择【Edit】→【Duplicate】→【Along Line】命令，或者单击工具栏的 按钮，进入平移复制操作状态。

    ③ 在底部状态栏 X、Y、Z 对应的文本框中分别输入 0，0 和 0，单击回车键确认；然后在状态栏 dX、dY、dZ 对应的文本框中分别输入100，0 和 0，再次单击回车键确认；这样，就把 Port1 沿着 x 轴正向移动了100 密耳并复制生成了新的矩形面。此时，会弹出如图 12.18 所示“平移复制”对话框，在对话框的Total number 处输入2，表示复制物体的个数为1；然后单击按钮，关闭对话框。

图 12.18 “平移复制”对话框

     说明：平移复制操作时，Total number 代表复制物体和被复制物体的总个数，因为此处需要复制一个物体，加上被复制物体，所以总数为2。

    ④ 单击“平移复制”对话框的按钮，关闭该对话框之后，会弹出通过复制操作所创建的物体的“属性”对话框，直接单击该“属性”对话框的按钮，此时即在带状线 模型的前表面处创建了一个和 Port1 相同尺寸的矩形面，该矩形面自动命名为 Port1_1。

    ⑤ 展开操作历史树 Sheets 节点下的 Unassigned 节点，单击选中 Port1_1，在工作界面左侧的属性窗口中把矩形面的名称由 Port1_1 改为 Port2。
