10.12 HFSS微带天线设计之查看优化后的天线性能

    查看天线 E 平面方向图，该微带天线的E 平面位于xOz 平面上。

    （1）右键单击工程树下的 Radiation 节点，从弹出菜单中选择【Insert Far Field Setup】→ 【Infinite Sphere】命令，打开远区辐射球面设置对话框。在该对话框中，Name 项输入 XOY Plane 作为辐射球面的名称，Phi 角度的 Start 和 Stop 项都输入 0deg，Theta 角度的 Start、 Stop 和 Step 项分别输入 0deg、360deg 和 2deg。然后单击按钮结束。

    （2）右键单击工程树下的 Results 节点，从弹出菜单中选择【Create Far Fields Report】→ 【Radiation Pattern】命令，打开“报告设置”对话框。在该对话框中，Geometry 项选择上一 步定义的辐射面 XOY Plane，其他项采用和图 10.48 相同的设置，然后单击按钮，生成如图 10.50 所示的 E 平面增益方向图。

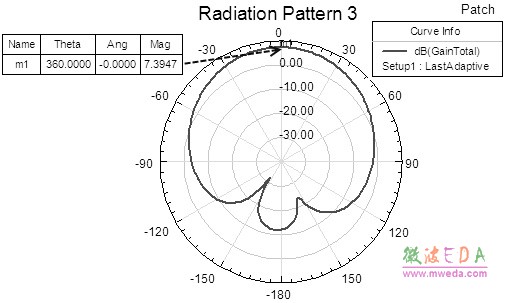

图 10.50 E 平面增益方向图

    10.12.6 其他天线参数

    HFSS 在天线问题的数据后处理中，可以给出工作频率上辐射强度、方向性、前后比等 各种天线参数的计算结果。

    （1）展开工程树下的 Radiation 节点，单击选中前面定义的辐射表面 3D，在弹出菜单中选择【Compute Antenna Parameters】命令，打开如图 10.51 所示的 Antenna Parameters 对话框，设置天线参数计算的求解项和工作频率。

    （2）在该对话框中，Solutions 选项卡界面选择求解项为 setup1:LastAdaptive；Intrinsic Variation 选项卡界面选择计算频率为 2.45GHz；然后单击按钮，完成设置。

    （3）此时，弹出图 10.52 所示的窗口，显示各项天线参数计算结果和最大远场数据计算 结果。其中各项结果的含义读者可以参见第8 章8.4 节的讲解。

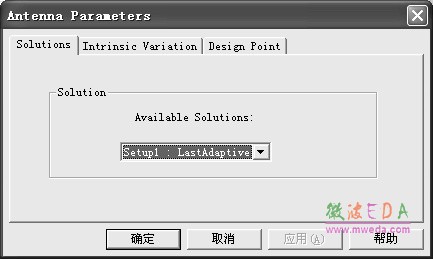

图 10.51 Antenna Parameters 对话框

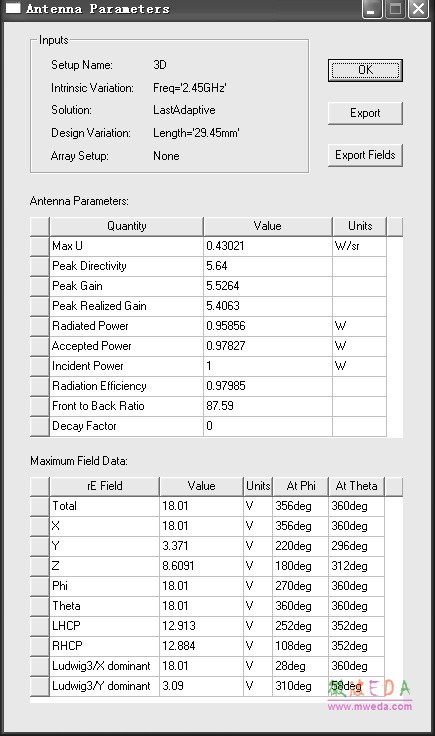

图 10.52 天线性能参数
