10.12 HFSS微带天线设计之查看优化后的天线性能

    右键单击工程树下的Results节点，在弹出菜单中选择【Create Modal Solution Data Report】 →【Rectangular Plot】命令，打开报告设置对话框，对话框采用如图 10.45 所示的设置，然后单击按钮，生成如图 10.46 所示的 VSWR 报告图。

图 10.45 “报告设置”对话框

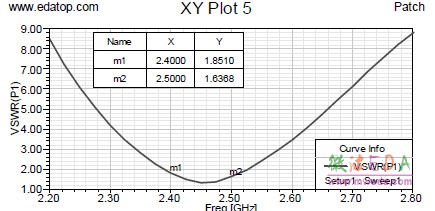

图 10.46 电压驻波比报告图

    在VSWR报告图的2.4GHz和2.5GHz位置做标记，可见在2.4～2.5GHz频段，VSWR<1.85。

    10.12.4 查看天线的三维增益方向图

    （1）右键单击工程树下的 Radiation 节点，从弹出菜单中选择【Insert Far Field Setup】→ 【Infinite Sphere】命令，打开远区辐射球面设置对话框。在该对话框中，Name 项输入3D， 作为辐射球面的名称，Phi 和 Theta 角度范围和步进保持默认设置不变，如图 10.47 所示；然后单击按钮，向设计中添加一个完整的辐射球面。

    （2）右键单击工程树下的 Results 节点，从弹出菜单中选择【Create Far Fields Report】→ 【3D Polar Plot】命令，打开报告设置对话框，对话框采用如图 10.48 所示的设置，注意 Geometry 项选择上一步定义的辐射球面 3D，然后单击按钮，生成如图 10.49 所示的三维增益方向图。

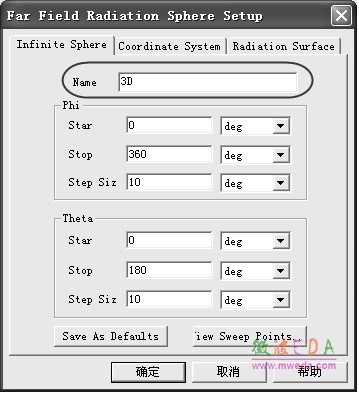

图 10.47 “远区辐射球面设置”对话框

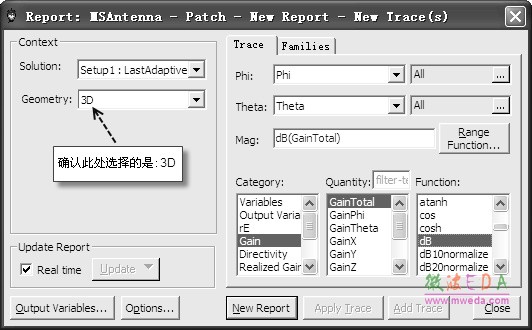

图 10.48 选择 dB 描述的增益方向图

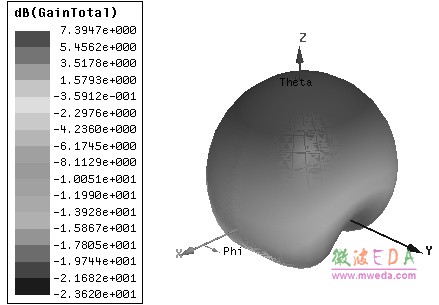

图 10.49 三维增益方向图

    （3）从三维增益方向图中可以看出该微带贴片天线最大辐射方向是微带贴片的法向方 向，即 z 轴正向，最大增益约为7.4dB。
