10.12 HFSS微带天线设计之查看优化后的天线性能

文章来源: 本站原创    录入: mweda.com

    由上一节的优化设计结果可知,当 Length = 29.45GHz,Width= 41.4GHz 时,天线的谐振频点在2.45GHz。本节将把变量设置为上述优化值,查看天线的各种性能。

     首先,从主菜单选择【HFSS】→【Design Properties】命令,打开设计属性对话框, 把变量 Length 的值由原来的 31mm 改为 29.45mm。然后,双击工程树 Analysis > Setup1 节 点下的 Sweep1 项,在打开的 Edit Sweep 对话框中,把Count 值由13 改为 25,细化频率扫描点,并单击按钮确定。最后,右键单击工程树 Analysis 节点下的 Setup1 项,从弹出菜单中选择【Analyze】,运行仿真分析。

    仿真分析完成后,查看优化后的天线的各项参数。

    10.12.1 查看 S11参数

    右键单击工程树下的Results节点,从弹出菜单中选择【Create Modal Solution Data Report】 →【Rectangular Plot】命令,打开报告设置对话框,对话框采用和图10.31 相同的设置, 单击按钮生成如图 10.42 所示的S11扫频曲线报告图。 在S11扫频曲线报告里标注出最小值点,可以看出,Length=29.45mm,Width=41.4mm 时, 天线的谐振频点在 2.45GHz,此时S11 ≈ 16.6dB。

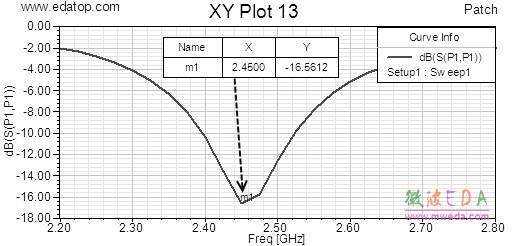

图 10.42 Length=29.45mm,Width=41.4mm 时 S11扫频曲线

    10.12.2 查看S11参数的Smith 圆图结果

    右键单击工程树下的 Results 节点,从弹出菜单中选择【Create Modal Solution Data Report】→ 【Smith Chart】命令,打开报告设置对话框,对话框的Trace 选项卡界面采用如图10.43 所示的设置,然后单击按钮,生成如图10.44 所示的S11参数Smith 圆图报告。

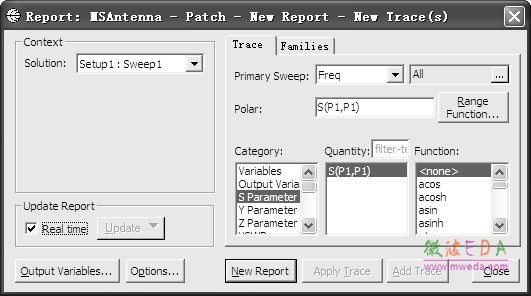

图 10.43 Smith 圆图“报告设置”对话框

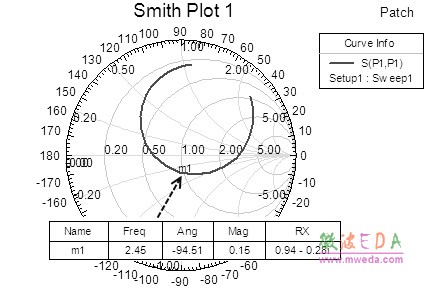

图 10.44 S11参数的 Smith 圆图结果

    在报告图中标记出 2.45GHz 的位置,标记处显示在 2.45GHz 时,天线的归一化输入阻抗 为(0.94-j0.28) 。
