10.9 HFSS微带天线设计检查和运行仿真分析

     通过前面的操作，我们已经完成了模型创建和求解设置等 HFSS 设计的前期工作，接下 来就可以运行仿真计算，并查看分析结果了。在运行仿真计算之前，通常需要进行设计检查， 检查设计的完整性和正确性。

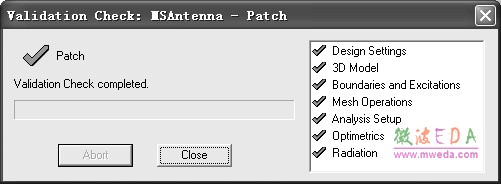

    从主菜单栏选择【HFSS】→【Validation Check】命令，或者单击工具栏的按钮，进行设计检查。此时，会弹出如图10.30 所示的检查结果显示对话框，该对话框中的每一项都显示图标，表示当前的HFSS设计正确、完整。单击关闭对话框，准备运行仿真计算。

图 10.30  检查结果显示对话框

    右键单击工程树下的 Analysis 节点，从弹出菜单中选择【Analyze All】命令，或者单击工具栏按钮，运行仿真计算。

    仿真计算过程中，工作界面上的进度条窗口会显示出求解进度，信息管理窗口也会有相 应的信息提示，并会在仿真计算完成后，给出完成提示信息。
