10.8 HFSS微带天线设计之求解设置

    本章设计的微带贴片天线中心工作频率在 2.45GHz，因此设置 HFSS 的求解频率（即自 适应网格剖分频率）为2.45GHz；同时添加1.5～3.5GHz 的扫频设置，选择快速（Fast）扫频 类型，分析天线在 1.5～3.5GHz 频段的回波损耗或者电压驻波比。

    10.8.1 求解设置

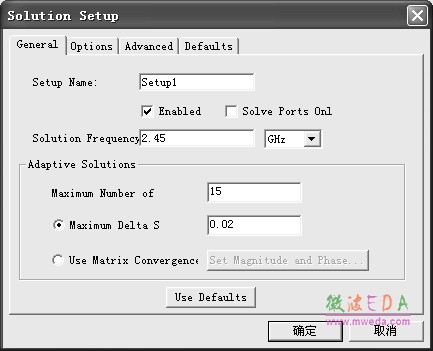

    （1）右键单击工程树下的 Analysis 节点，从弹出菜单中选择【Add Solution Setup】命令， 打开如图 10.28 所示的 Solution Setup 对话框。

    （2）在该对话框中，Setup Name 项保留默认名称 Setup1，Solution Frequency 项输入 2.45GHz，Maximum Number of Passes 项输入 15，Maximum Delta S 项输入 0.02，其他项保持默认设置。然后单击按钮，完成求解设置。

图 10.28 求解设置

    （3）设置完成后，求解设置的名称 Setup1 会添加到工程树的 Analysis 节点下。

    10.8.2 扫频设置

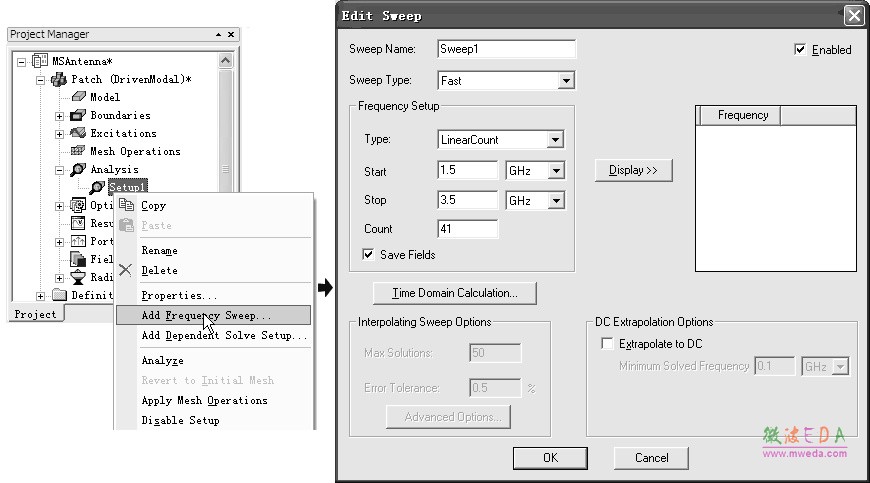

    （1）展开工程树 Analysis 节点，选中求解设置项 Setup1，单击右键，从弹出菜单中选择 【Add Frequency Sweep】，打开 Edit Sweep 对话框，进行扫频设置；如图 10.29 所示。

图 10.29 扫频设置

    （2）在该对话框中，Sweep Name 项保留默认名称 Sweep1；Sweep Type 项选择快速扫频 类型Fast；在 Frequency Setup 栏，Type 项选择 LinearCount，Start 项输入1.5GHz，Stop 项输 入3.5GHz，Count 项输入 41。然后单击对话框的按钮，完成扫频设置。

    （3）设置完成后，扫频设置项的名称 Sweep1 会添加到工程树 Analysis 节点的 Setup1 下面。
