10.10 HFSS 微带天线设计之查看天线谐振点

     查看天线信号端口回波损耗（即 S11）的扫频分析结果，给出天线的谐振点。

    （1）右键单击工程树下的 Results 节点，在弹出菜单中选择【Create Modal Solution Data Report】→【Rectangular Plot】命令，打开如图 10.31 所示的报告设置对话框。

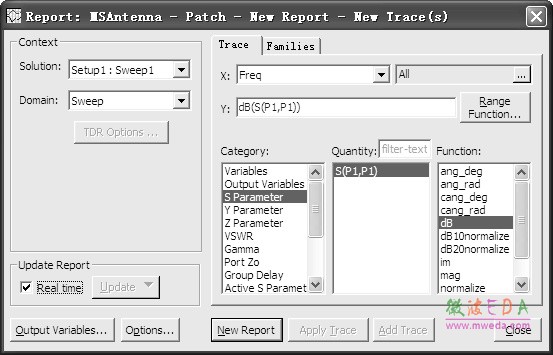

图 10.31 报告设置对话框

    （2）在该对话框中，确定左侧 Solution 项选择的是 Setup1:Sweep1，Domain 项选择的是 Sweep，右侧 X 项选择的是 Freq；在右侧的 Category 栏选中 S Parameter，Quantity 栏选中 S(P1,P1)，Function 栏选中dB；然后单击按钮，再单击按钮关闭对话框。

    （3）此时，即可生成如图 10.32 所示的 S11在 1.5～3.5GHz 的扫频曲线报告。

    （4）在图 10.32 中，单击选中 S11扫频曲线，然后单击工具栏的按钮，标记出 S11曲 线的最小值点 m1，并在图中显示出最小值点的坐标。从图中可以看出，当频率为 2.35GHz 时，S11最小，S11最小值约为14.8dB。

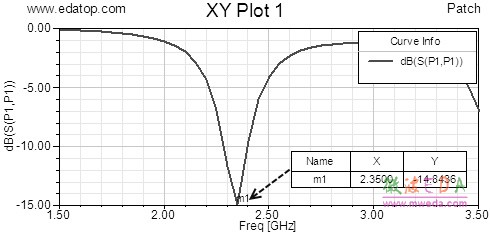

图 10.32 S11的扫频曲线
