2.3.4 HFSS优化设计
添加优化设计项,进行优化设计,求解出隔片的位置,使得端口3 的输出功率是端口2 输出功率的两倍。 (1)添加优化变量。从主菜单栏选择【HFSS】→【Design Properties】,打开设计属性对话框,选中上方的 Optimization 单选按钮,在变量Offset 栏勾选Include 项,如图2.48 所示,然后单击按钮完成设置。

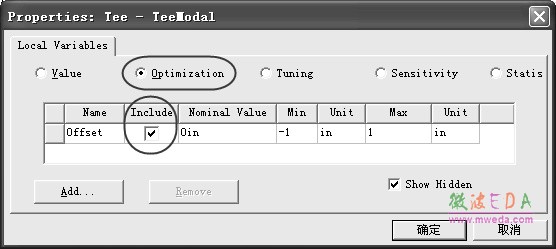

2.48 Design Properties 对话框
(2)选中工程树下的 Optimetrics 节点,单击右键,在弹出菜单中选择【Add】→ 【Optimization】,打开优化设置对话框。在该对话框的 Goals 选项卡界面,优化器 Optimizer 栏选择 Quasi Newton,Max. No. of Iterations 栏保持默认的 1000 不变。
(3)添加目标函数(Cost Function)。这里优化设计要达到目标是:当工作频率为10GHz 时,端口3 的输出功率是端口2 输出功率的两倍;使用前面定义的输出变量,可以设置目标 函数为 Power31-2*Power21 = 0。
在优化设置对话框的 Goals 选项卡界面,单击对话框左下角的按钮,在弹出对话框中首先单击按钮,然后单击按钮,即可在Cost Function 表中添加了新的一栏。在 Calculation 列输入目标函数的表达式 Power31-2*Power21,按回车键确认,Condition 列选择=,Goal 列输入 0,Weight 列输入1。Acceptable 项输入0.0005,表示目标函数的值小于或者等于设定的 0.0005 时,停止优化分析;Noise 项保持默认的 0.00001 不变。设置完成后的对话框界面如图 2.49 所示。

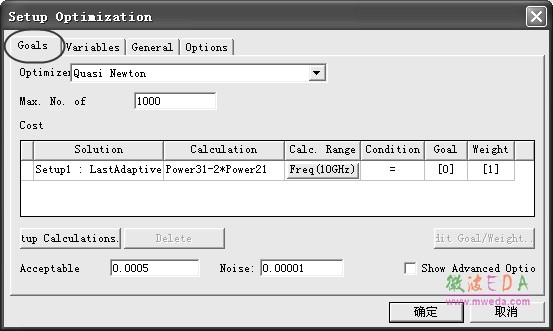

图 2.49 添加优化目标函数
(4)设置优化变量的取值范围。选择 Variables 选项卡,在 Variable 列只有 Offset 一个变 量,在 Override 列勾选 Offset 对应的复选框,在 Starting Value 列输入 0.1,勾选 Include 列下 面的复选框,分别在 Min 和 Max 列输入 0 和 0.3,设定变量 Offset 的优化范围为 0~0.3 英寸。 完成后的界面如图 2.50 所示。
(5)选 择 General 选项卡,Parametric 栏选择 ParametricSetup1,同时选中下方的 Solve the parametric before sweep optimization 单选按钮,并勾选 Update design parameter values after optimization 复选框。选择 Options 选项卡,确认清空 Save fields and mesh 复选框。至此,完 成优化设置,单击按钮退出对话框。

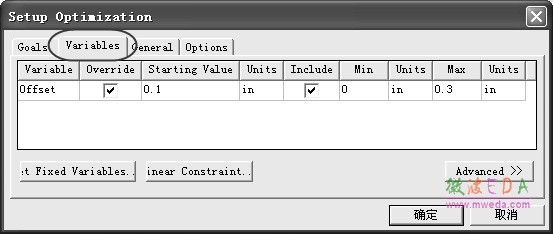

图 2.50 设置优化变量
(6)优化设置完成后,优化设置项会自动添加到工程树的 Optimetrics 节点下,其默认 名称为 OptimizationSetup1。右键单击 OptimizationSetup1,从弹出菜单中选择【Analyze】命 令,运行优化分析,整个优化过程需要持续几分钟的时间。
-
