2.3.3 查看HFSS参数扫描分析结果
1.创建功率分配随变量Offset 变化的关系图
(1)右键单击工程树中的 Results 项,从弹出菜单中选择【Create Modal Solution Data Report】→【Rectangular Plot】,打开如图2.44 所示的对话框。

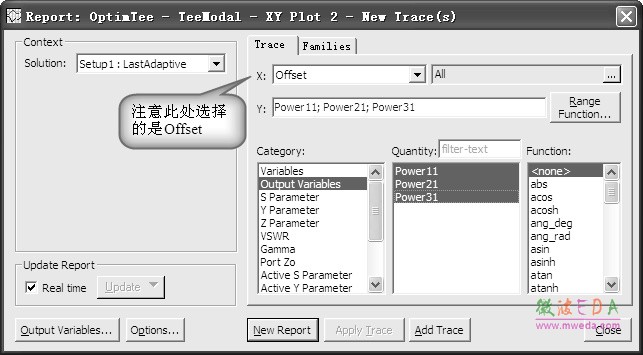

图2.44 创建图形化结果对话框
(2)在该对话框中,X项选择Offset;在Y栏下方的Category列选择Output Variables, Quantity 列通过按下 Ctrl 键同时选择 Power11、Power21 和 Power31,Function 列选 择 none。
(3)单击按钮,即可绘制出输出变量 Power11、Power21、Power31 与变量 Offset 的关系曲线报告,如图 2.45 所示。 同时,该结果报告会自动添加到工程树的 Results 节点下,其默认名称为XY Plot 1。单击按钮,关闭报告设置对话框。
图 2.45 输出变量随变量 Offset 变化的关系图
从图 2.45 的结果报告中可以看出,当变量Offset 值逐渐变大,即隔片位置向端口2 移动 时,端口2 的输出功率逐渐减小,端口3 的输出功率逐渐变大;当隔片位置超过0.3 英寸时, 端口1 的反射明显增大,端口3 的输出功率开始减小。因此,在后面的优化设计中,可以设置变量Offset 优化范围的最大值为0.3 英寸。同时,从图2.45 还可以看出,在offset=0.1 英寸时,端口3 的输出功率约为0.65,端口2 的输出功率略大于0.3,此处端口3 的输出功率约为端口 2 输出功率的两倍。因此,在优化设计时,可以设置变量 Offset 的优化初始值为0.1 英寸。另外,变量 Offset 优化范围的最小值可以取0 英寸。 注意在优化设计中,选择适当的优化范围,可以极大地减少运算量,节约计算时间。
2.动态演示场分布随变量 Offset 的变化
(1)展开工程树下的 Field Overlays 节点,双击 Field Overlay 节点下的Mag_E1 项,激活场分布图。
(2)在 Mag_E1 项上单击右键,从弹出菜单中选择【Animate…】命令,打开 Select Animate 对话框,单击按钮,打开Setup Animation 对话框。在 Setup Animation 对话框中,Swept Variable 项从下拉列表里选择变量Offset,其他项保持默认数值不变,单击按钮完成设置。此时,开始动态演示隔片位置变量 Offset 在 0~1 英寸之间变化时 电场的分布情况。设置操作过程如图2.46 所示,场的分布如图2.47 所示。从场的动态分布图也可以看出offset 在 0~0.3 英寸之间移动时,电磁能量主要从端口3 输出;当offset 大于0.3英寸时,大部分电磁能量都反射回端口1。

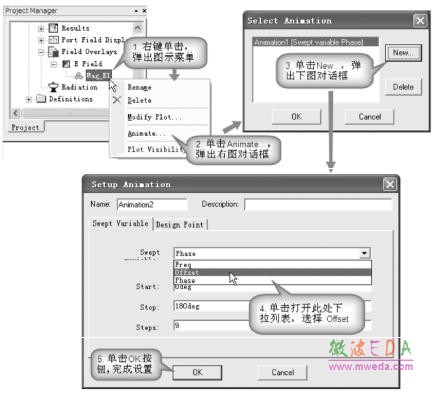

图 2.46 动态演示场分布设置过程

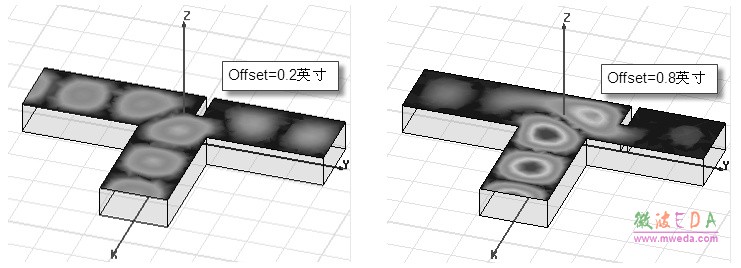

图 2.47 场分布
-
