2.3.2 HFSS参数扫描分析设置和仿真分析

使用Optimetrics 模块的参数扫描分析功能，分析波导端口的输出功率和隔片位置之间的关系。

1．添加参数扫描变量

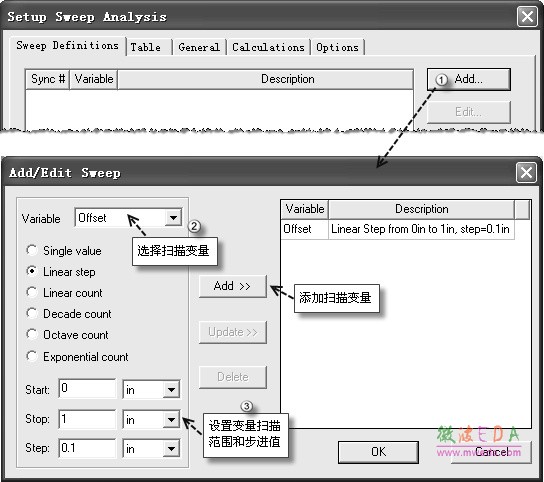

选中工程树下的 Optimetrics 节点，单击右键，从弹出菜单栏中选择【Add】→ 【Parametric】，打开Setup Sweep Analysis对话框，单击对话框的按钮，打开Add/Edit Sweep 对话框；在Add/Edit Sweep 对话框中，Variable 项选择变量Offset 作为扫描变量，扫描类型选择为 Linear Step，Start、Stop、Step 项分别输入 0、1、0.1，单位为英寸（in）， 然后单击按钮，设置过程如图2.39 所示。单击按钮，回到 Setup Sweep Analysis 对话框。

图 2.39 扫频频率设置

选择Options 选项卡，选中Save field and mesh 复选框，这样可以保存每个求解变量的场分析结果。

2．定义输出变量

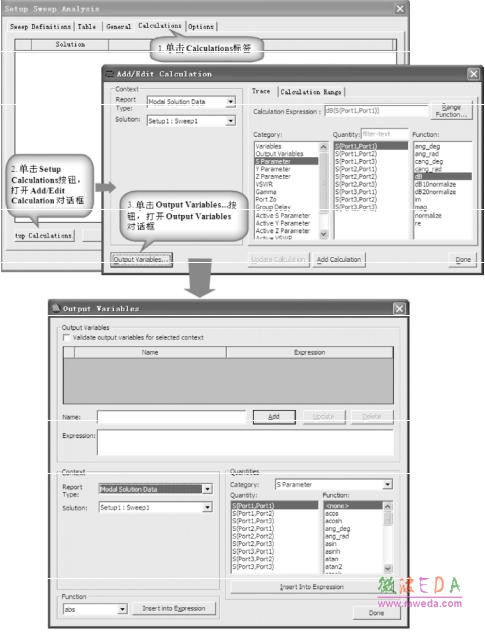

 定义3个输出变量Power11、Power21 和 Power31，分别代表端口1、端口2 和端口3 的输入/输出功率。选择 Setup Sweep Analysis 对话框的Calculations 选项卡，单击（Setup Calculations）按钮，打开Add/Edit Calculation 对话框，保持该对话框默认设置不变，单击按钮，打开 Output Variables 对话框，定义和添加输出变量，上述操作过程如图2.40 所示。 首先定义输出变量Power11。具体步骤如下：
（1）在图2.40 所示Output Variables 对话框的 Name 栏输入 Power11，在Category 栏下拉 列表中选择S Parameter，在Quantity 列选择 S(Port1, Port1)，在Function 列选择 mag，然后单击按钮。
（2）此时即在 Expression 栏添加了mag(S(Port1, Port1))表达式；然后，在该表达式末尾 输入乘号“*”，再次单击按钮，则 Expression 栏的表达式改为 mag(S(Port1, Port1)) * mag(S(Port1, Port1))。
（3）然后，单击按钮，即在对话框的顶部添加了输出变量 Power11 及其表达式。 重复以上步骤，定义输出变量 Power21。在 Quantity 列选择 S(Port2, Port1)，相应添加的 表达式为 mag(S(Port2, Port1)) * mag(S(Port2, Port1))。

图 2.40 定义输出变量的过程
