2.3.2 HFSS参数扫描分析设置和仿真分析

文章来源: 本站原创    录入: mweda.com

再次重复以上步骤，定义输出变量Power31。在Quantity 列选择 S(Port3, Port1)，相应添加的表达式为 mag(S(Port3, Port1)) * mag(S(Port3, Port1))；结果如图 2.41 所示。

此时，单击按钮，回到Add/Edit Calculation 对话框。在Add/Edit Calculation 对 话框的Category 列选择Output Variables，则在Quantity 栏会列出前面所定义的输出变量Power11、Power21和Power31。依次选中Power11、Power21和Power31，然后单击按钮，添加上述3 个输出变量到 Setup Sweep Analysis 对话框的 Calculations 选项卡界面，如图2.42 所示。最后，单击按钮返回 Setup Sweep Analysis 对话框，再单击按钮，完成整个参数扫描设置。新定义的参数扫描设置会自动添加到工程树的 Optimetrics 节点下， 默认的名称为 ParametricSetup1。

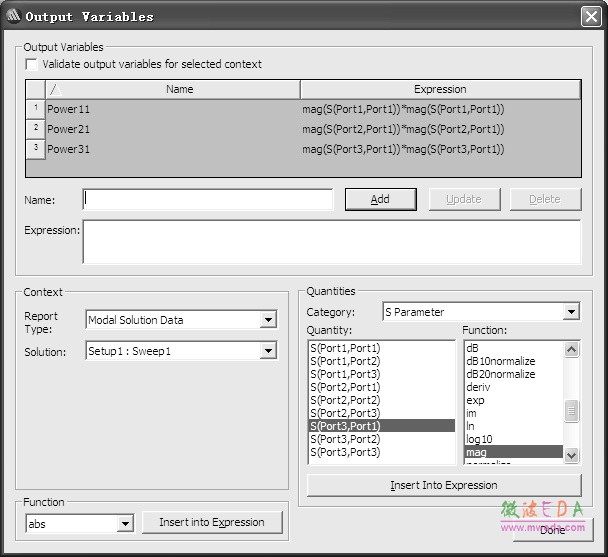

图 2.41 定义输出变量

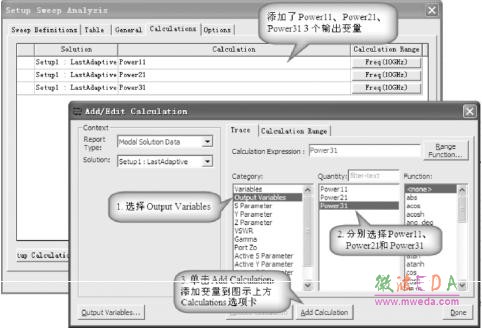

图 2.42 添加输出变量

3．参数扫描分析求解

上面的工作完成后，单击工具栏的按钮，检验设计的正确性。检查没有错误后，就可以运行仿真计算了。 选中工程树Optimetrics 节点下的ParametricSetup1 项，单击右键，在弹出菜单中选择【Analyze】命令，运行仿真分析。 仿真分析完成后，在信息管理窗口会给出完成提示信息，如图2.43 所示。


图2.43 仿真分析完成确认信息

上一页  [1] [2]
