2.3.5 查看HFSS优化结果

1．目标函数与运算迭代次数的关系曲线图

在 HFSS 优化分析过程中，可以实时显示每一次迭代计算的变量值和目标函数值，观察目标函数是否收敛以及何时达到优化目标。查看每一次迭代计算对应的变量值和目标函数值 的步骤如下。

（1）右键单击工程树 OptimizationSetup1 项，从弹出菜单中选择【View Analysis Result】命 令，打开 Post Analysis Display 对话框。

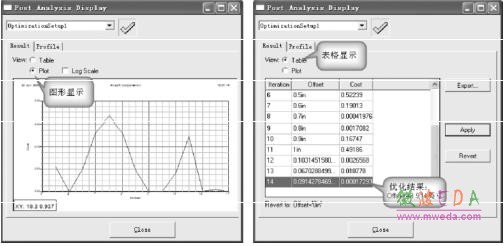

（2）在该对话框中，选择 Plot 项是以图形形式显示目标函数值与迭代次数的关系，选 择 Table 项则是以数值列表形式显示优化计算的迭代次数，每次的变量值和目标函数值，如图2.51 所示。 优化分析完成后，在 Table 列表里会列出变量 Offset 优化后的最佳值。本例中，变量Offset 在达到优化目标时的最佳值为0.091 英寸左右。最后，单击按钮，关闭对话框。

 2.51 目标函数与运算迭代次数关系

2．查看优化后的场分布图

    右键单击工程树 Analysis 节点下的 Setup1 项，在弹出菜单中选择【Analyze】命令，重 新运行仿真分析，计算优化完成后（即 Offset=0.091 英寸）T 形波导内的场分布。

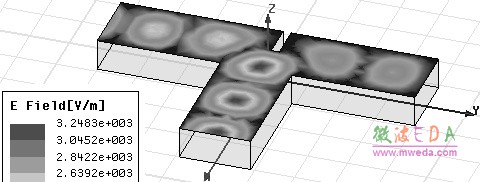

    分析完成后，双击工程树下的Mag_E1 项，查看更新后的电场分布图，如图2.52 所示， 从图中可以粗略看出左边端口3 的输出能量约为端口2 的两倍。

图 2.52 优化后的场分布图

2.3.6 保存并退出HFSS

至此，我们达到了设计目标，完成了整个优化设计。单击工具栏按钮，保存设计；然后，从主菜单栏选择【File】→【Exit】，退出HFSS。
