2.2.3 HFSS分析求解设置

文章来源: 本站原创    录入: mweda.com

(1)添加求解设置
在工作界面左侧的工程管理窗口(Project Manager)中,展开TeeModal 设计,选中Analysis 节点,单击右键,在弹出的快捷菜单中单击【Add Solution Setup…】,打开求解设置对话框。在该对话框中,Solution Frequency 项输入10,默 认单位为GHz,其他项都保持默认设置不变,如图2.25 所示,单确定按钮击结束。此时,就在工程管理窗口Analysis 节点下添加了一个名称为Setup1 的求解设置项。

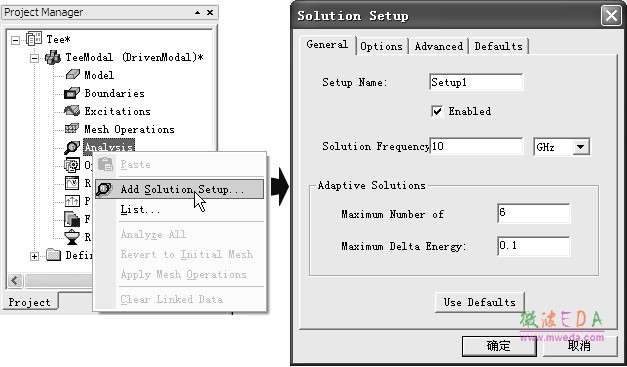

图2.25 分析求解设置

(2)添加扫频设置
在工程管理窗口中,展开 Analysis 节点,右键单击前面添加的 Setup1 求解设置项,在弹出菜单中单击【Add Frequency Sweep…】,打开如图2.26 所示的Edit Sweep 对话框。 在该对话框中,Sweep Type 项选择Interpolating,Frequency Setup 项作如表2.1 所示的设置。其他项保持默认设置不变,然后单击Edit Sweep 对话框的OK按钮完成扫频设置,此时 即在Setup1 节点下添加了一个名称为 Sweep1 的扫频设置项,如图 2.27 所示。

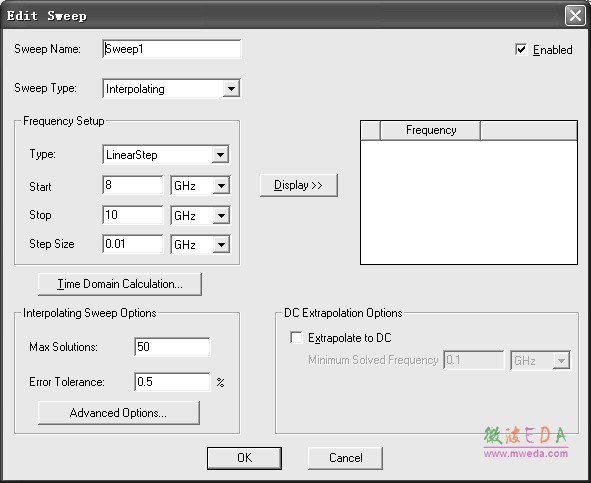

图 2.26 Edit Sweep 对话框

表 2.1 扫频频率设置
Type: LinearSetup
Start: 8GHz
Stop: 10GHz
Step Size: 0.01GHz




图 2.27 添加的扫频设置 Sweep1

[NextPage]

(3)从主菜单栏选择【HFSS】→【Validation Check】,或者单击工具栏的按钮,弹出 如图 2.28 所示的设计检查验证窗口,检验设计的完整性和正确性。如果弹出窗口右侧各项都显示图标 ,表示当前设计没有错误,此时单击结束。接下来就可以运行仿真分析计算了。


图 2.28 设计检查窗口

(4)从主菜单栏选择【HFSS】→【Analyze All】,或者单击工具栏的按钮,运行仿真分析。 在分析求解过程中,工作界面右下方的进度窗口会显示求解进度,如图2.29 所示。求解运算需要几分钟的时间,求解运算完成后,在工作界面左下方的信息管理窗口会显示求解完 成信息,如图2.30 所示。

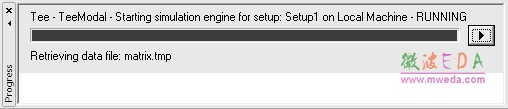

图2.29 求解进度条显示

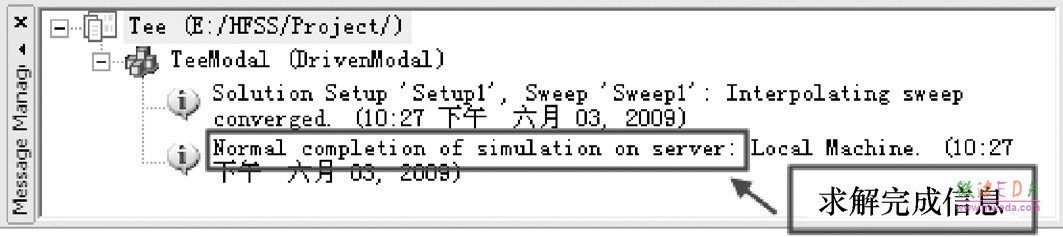

图 2.30 求解完成信息
