2.2.2 创建T形波导模型

    图2.1所示的T 形波导模型可以分解开来，看做由3 个相同大小的长方体叠加而成，这里首先创建第一个长方体，并设置其材料属性和端口激励，然后通过复制操作命令创建第二和第三个长方体，最后通过合并操作命令创建完整的 T 形波导模型。

    1．创建长方体
   （1）从主菜单栏选择【Tools】→【Options】→【Modeler Options】，打开3D Modeler Options 对话框，选择 Drawing 选项卡，确认选中 Edit Properties of new primitives 复选框，如图2.5 所示，然后单击确定按钮。

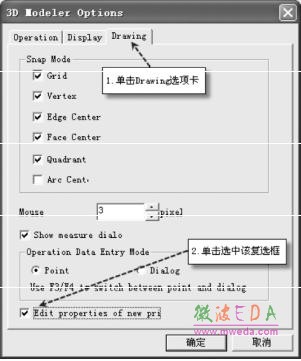

图2.5  3D Modeler Options 对话框

   （2）从主菜单栏选择【Draw】→【Box】，或者单击工具栏的快捷按钮，进入创建长方体模型的工作状态，移动鼠标光标到HFSS工作界面的右下角状态栏，在状态栏输入长方体的 起始点坐标为（0，0.45，0），如图2.6 所示。 按下回车键确认后，在状态栏输入长方体的长（dx）、宽（dy）、高（dz）分别为 2、0.9、 0.4，如图 2.7 所示。

图2.6 设置长方体起始点坐标

图 2.7 设置长方体的长宽高

    再次按下回车键确认后，会弹出新建长方体的“属性”对话框，如图 2.8 所示；通过属性对话框可以设置和修改物体的位置、尺寸、名称、材料和透明度等属性。这里选择 Attribute 选项卡，将长方体名称项（Name）改为 Tee，长方体材料属性（Material） 保持为真空（vacuum）属性不变；单击Transparent 项的数值条，在弹出窗口中移动滑 动条设置其值为0.4，以提高长方体的透明度。

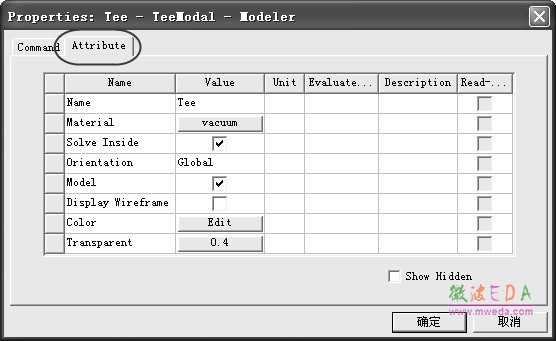

图2.8 长方体属性对话框

    设置完成后，单击对话框下方的 按钮，退出属性对话框。此时，即创建好了一个顶点位于（0，0.45，0），长、宽、高为 2、0.9、0.4 的长方体模型。按下快捷键 Ctrl+D， 软件会适合窗口大小全屏显示物体模型；新建的长方体模型如图 2.9 所示。

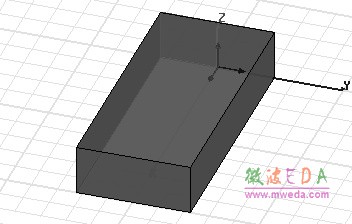

图2.9 新建的长方体模型

2．设置波端口激励
（1）按 F 键切换到面选择状态，单击选中长方体上位于 x = 2 处平行于 yz 面的平面，选 中的平面会高亮显示，如图 2.10 所示。

图 2.10 选中长方体的一个面

（2）在三维模型窗口内单击右键，从弹出的快捷菜单中选择【Assign Excitation】→ 【Wave Port】，打开波端口设置对话框，在 Name 项输入端口名称 Port1，单击 按钮；在新窗口中单击打开 Integration Line 下方的下拉列表框，选择 New Line 选项， 设置端口的积分校准线，如图 2.11 所示。

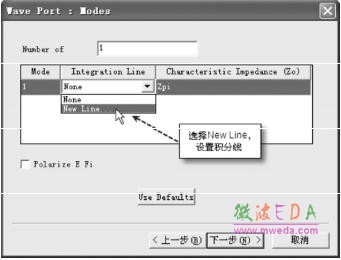

图 2.11 波端口设置对话框
