2.2.4 查看分析计算结果

在求解分析完成后，可以使用 HFSS 后处理模块查看各类分析结果。本例中，我们主要 查看 S 参数的扫频结果和表面电场的分布。

1．图形化显示S 参数计算结果
右键单击工程管理窗口中工程树下的 Results 项，在弹出的菜单中选择【Create Modal Solution Data Report】→【Rectangular Plot】，打开如图 2.31 所示的结果报告设置对话框。

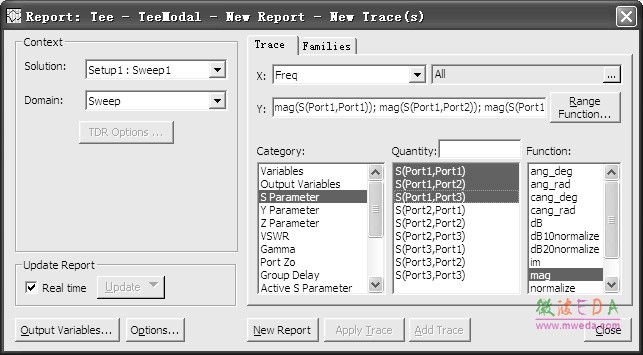

 图 2.31 显示S 参数结果设置

在对话框的左侧，Solution 项选择 Setup1:Sweep1，Domain 项选择 Sweep；在对话框 的右侧，X 项选择 Freq，在 Category 列选择 S Parameter，在 Quantity 列按下 Ctrl 键的同 时选择 S(Port1, Port1)、S(Port1, Port2)、S(Port1, Port3)项，在 Function 列选择 mag，其他保持默认设置不变。然后单击按钮，即可绘制出 S11、S12、S13幅度随频率变化的曲线，结果如图2.32 所示。

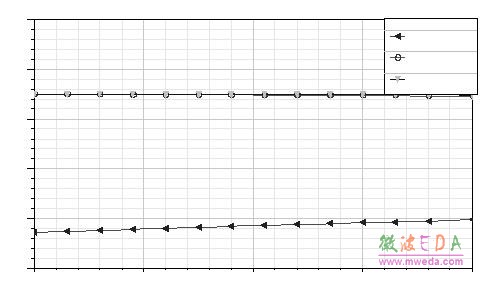

图 2.32 图形化显示S 参数幅度随频率变化的曲线

绘制生成的结果显示报告会自动添加到工程树的Results 节点下，其默认名称为XY Plot 1。

2．查看表面电场分布

双击工程树下的设计名称 TeeModal，返回三维模型窗口。在三维模型窗口中单击右键，  从右键弹出菜单中选择【Select Faces】命令，进入面选择状态；单击选中T 形波导模型的上表面。选中的模型表面会高亮显示，如图 2.33 所示。

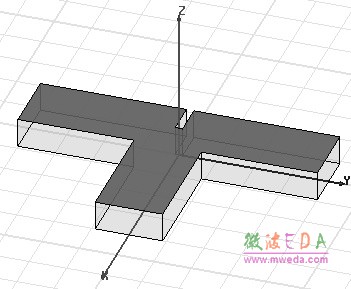

图2.33 选中T 形波导上表面

从主菜单栏选择【HFSS】→【Fields】→【Plot Fields】→【E】→【Mag_E】，如图 2.34 所示，打开图 2.35 所示的 Create Filed Plot 对话框，对话框所有设置保持默认不变， 单击按钮，此时在选中的 T 形波导上表面会显示出场分布情况；同时，在工程树 的 Field Overlays 节点下会自动添加该场分布图，其默认名称为 Mag_E1，如图 2.36 所示。

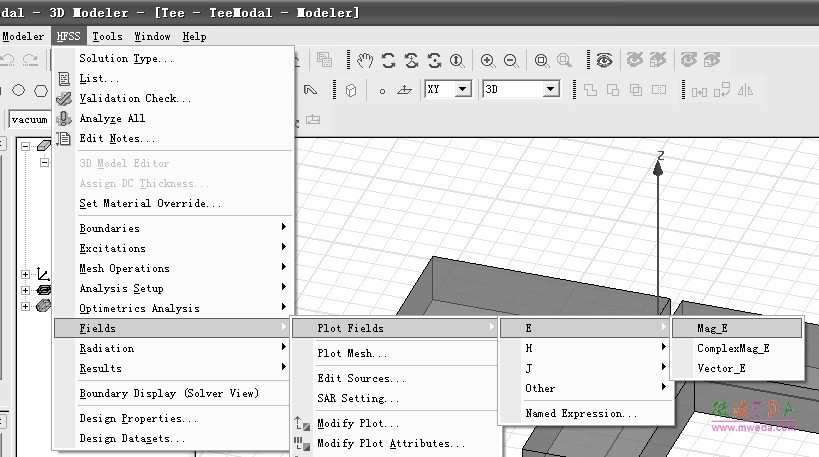

图 2.34 绘制电场分布图的操作命令
