HFSS分层阻抗边界条件(Layered Impedance)

        HFSS中，分层阻抗边界条件（Layered Impedance）是用多层结构将物体表面模拟为一个阻抗表面，其效果与阻抗边界条件相同；与阻抗边界条件不同的是，对于分层阻抗边界条件，HFSS是根据输入的分层结构数据和表面粗糙度来计算表面电阻值和表面电抗值的。分层阻抗边界条件不支持快速扫频。
分层阻抗边界条件的设置操作步骤如下。
        （1）选中需要分配为分层阻抗边界条件的物体表面。
        （2）从主菜单栏选择【HFSS】→【Boundaries】→【Assign】→【Layered Impedance】操作命令，或者在三维模型窗口内单击鼠标右键，从弹出菜单中选择【Assign Boundary】→【Layered Impedance】操作命令，打开图1所示的分层阻抗边界条件设置对话框。

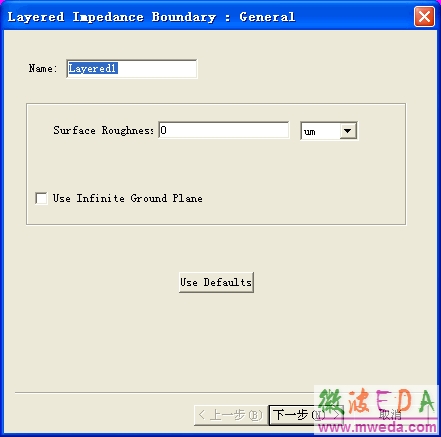

图5.1  分层阻抗边界条件设置对话框之一

        （3）在该对话框的Name项中输入分层阻抗边界条件的名称，其默认名称为Layeredn；Surface Roughness项输入表面层的粗糙度；然后单击 按钮，进入图2所示对话框。

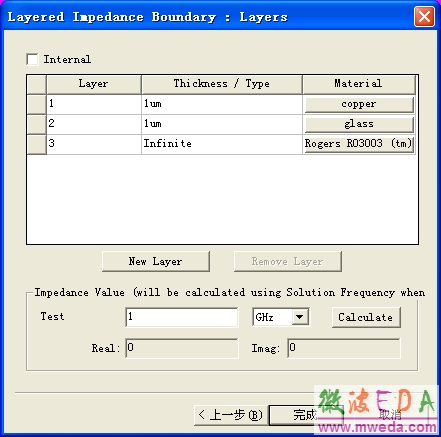

图5.2  分层阻抗边界条件设置对话框之二

        （4）如果分层阻抗边界条件定义在物体模型的最外层表面，不需要选中Internal复选框，如果分层阻抗边界条件定义在物体模型内部的表面上，则需要选中Internal复选框。然后，设置分层结构的层数、每一层的厚度和每一层的材料；使用 和 按钮可以添加和删除上面分层结构的层数。另外，作为可选项，可以在Impedance Value栏计算上面分层结构的阻抗值。最后单击 按钮，完成分层阻抗边界条件的设置。
       （5）设置完成后，分层阻抗边界条件的名称会自动添加到工程树中的Boundaries节点下。
