HFSS无限大地平面边界条件

        在HFSS中，如果需要将有限大的边界表面模拟成无限大的地平面，需要设置无限地平面边界条件（Infinite Ground Plane）。在理想导体边界条件、有限导体边界条件和阻抗边界条件的设置对话框中，都有Infinite Ground Plane复选框，选中该复选框即表示将该边界条件同时设置为无限大地平面边界。设置无限大地平面边界条件只影响后处理过程中近区、远区辐射场的计算结果。
        设置无限大地平面边界条件时，需要满足以下要求。
        （1）无限大地平面必须暴露在背景上。
        （2）无限大地平面必须定义在平面上。
        （3）无限大地平面和对称面的总数不能超过3个。
        （4）无限大地平面和对称面必须互相垂直。

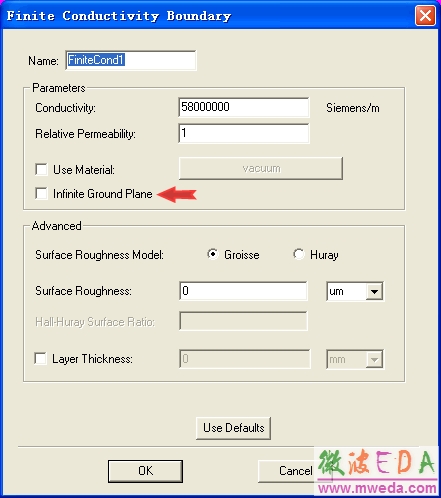

        下图标注出的是在有限导体边界条件上的无限大地平面设置，勾选“Infinite Ground Plane”复选框表示设置为无限大地平面边界，反之则不设置无限大地平面边界。
