HFSS集总RLC边界条件-Lumped RLC

文章来源: 微波EDA网    录入: mweda.com

        HFSS中,集总RLC边界条件是用一组并联的电阻、电感和电容来模拟物体表面。与阻抗边界条件不同的是,用户不需要自己计算提供单位为Ohm/square的表面阻抗,用户只需要给出集总R、L、C的真实值,HFSS软件会自动计算确定任意频率下集总RLC边界以Ohm/square为单位的表面阻抗。快速扫频支持集总RLC边界条件。
        集总RLC边界条件的设置操作步骤如下:
        1. 选中需要被分配集总RLC边界条件的物体表面
        2. 选择菜单命令【HFSS】→【Boundaries】→【Assign】→【Lumped RLC】,或者在三维模型窗口内点击鼠标右键,在右键弹出菜单中选择命令项【Assign Boundary】→【Lumped RLC】,打开图1所示集总RLC边界条件设置对话框

HFSS Lumped RLC

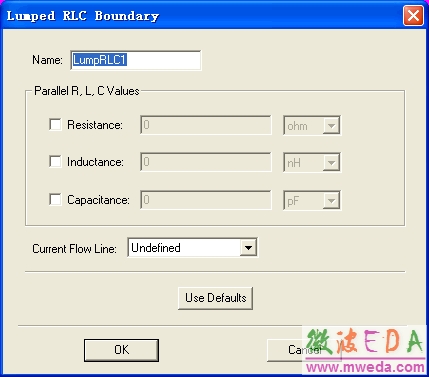

图1  集总RLC边界设置对话框

        3. 在对话框中Name栏输入理想磁边界的名称,或保留默认名称不变;选中Parallel R、L、C Values栏的Resistance、Inductance和Capacitance复选框,设置集总电阻、电感和电容值;然后点击【OK】按钮,完成理想磁边界条件的设置。
        4. 设置完成后,该边界条件名称会自动添加到工程树中的Boundaries节点下。
