CST天线阵设计模块详解

文章来源: 本站原创    录入: mweda.com

    对已有阵列的各个端口进行幅度相位的设置

    使用此选项的前提是天线阵和端口已存在。(.注：端口序号必须按照下图排列，该宏才能正确地配置端口的幅度和相位)

    运行Array Wizard宏命令

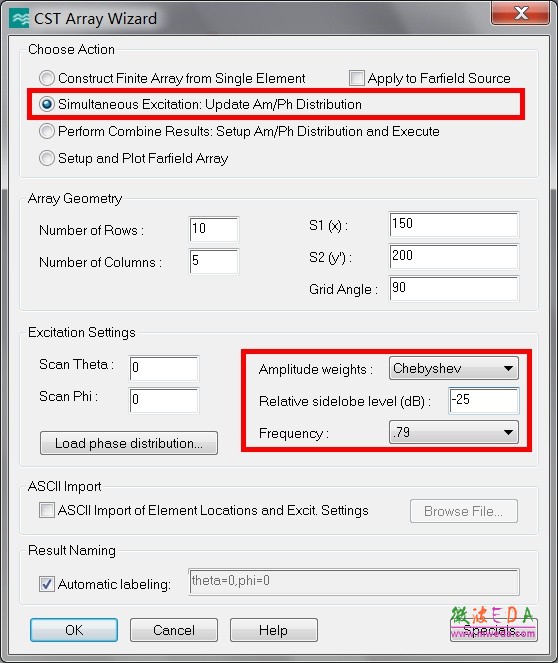

    点击菜单Marcos->Wizard->Array Wizard并进行如下设置：

    •  对已有的阵列赋以新的幅相分布

    •  波束偏角为0°，幅度加权为切比雪夫分布，副瓣电平-25dB，频率为0.79GHz

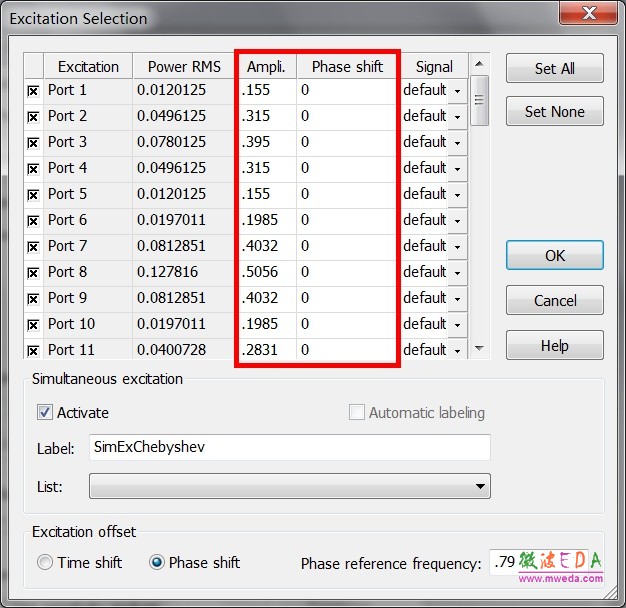

    端口幅相赋有新值，使用时域求解器，点击Start开始仿真：


原来幅度是泰勒加权


现在幅度变为切比雪夫加权

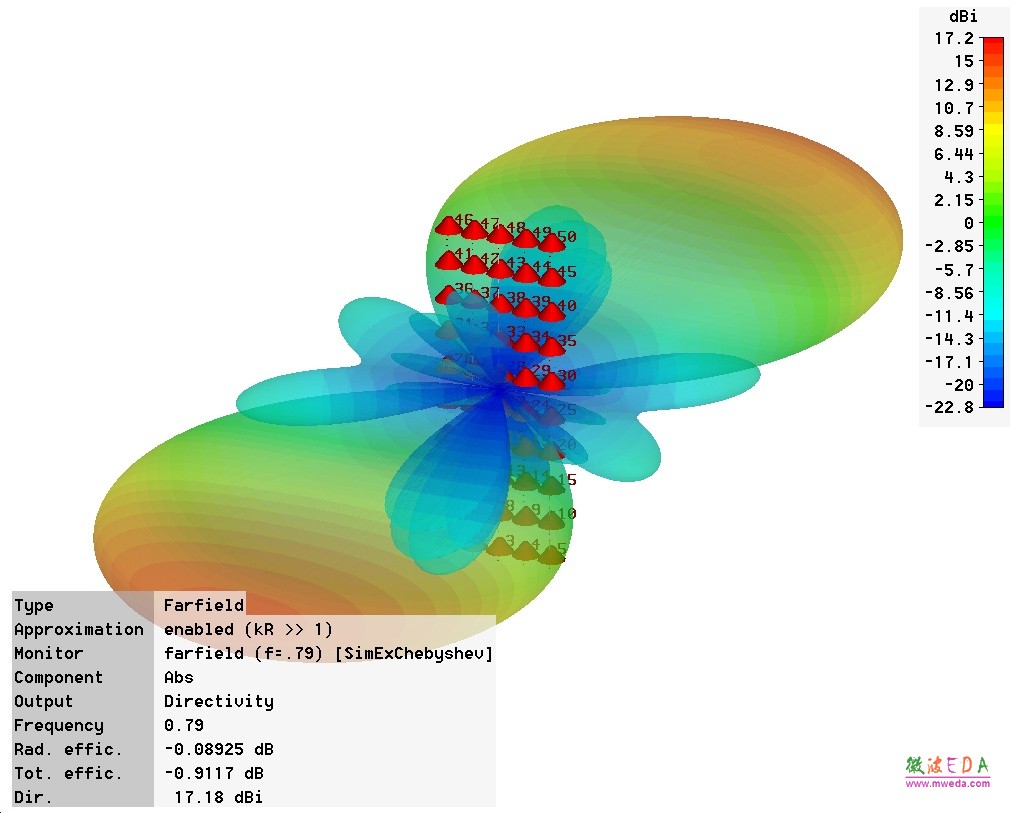

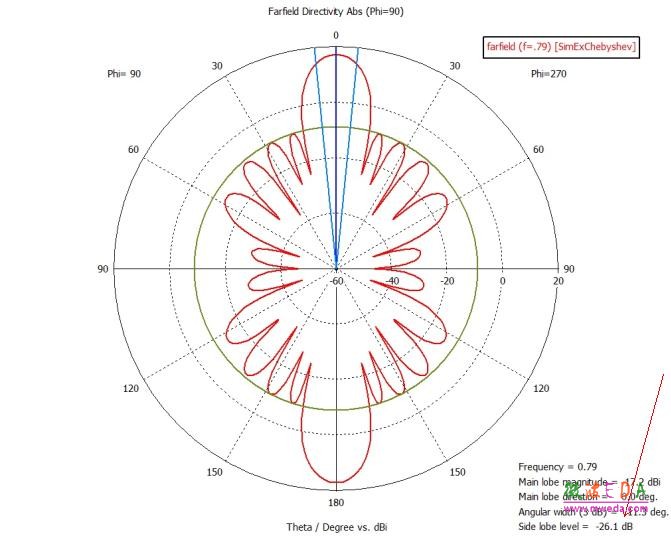

仿真分析结果
