CST天线阵设计模块详解

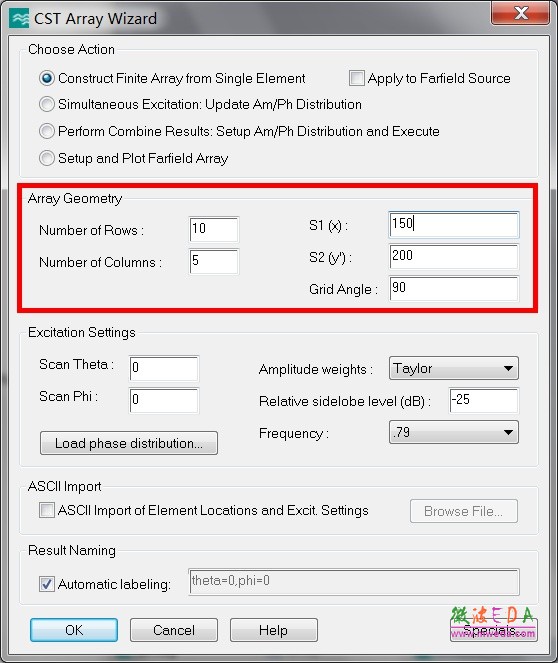

    Number of Row：平行于X轴的行数

    Number of Columns：平行于Y周的列数 S1(x) S2(y’)

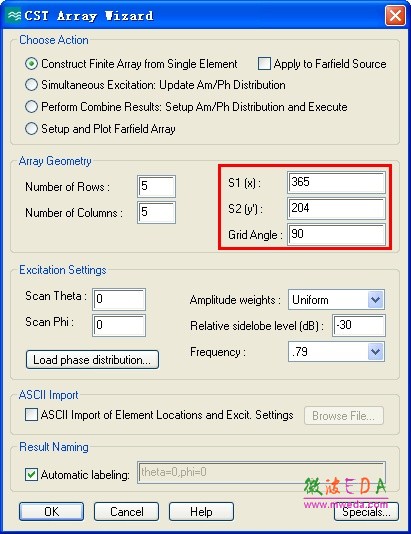

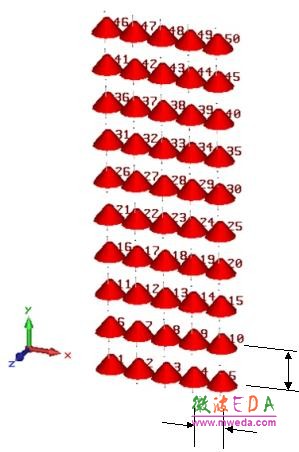

    设置单元间距： S1(x),S2(y’)及Grid Angle的含义如下图：

    设置波束指向角：

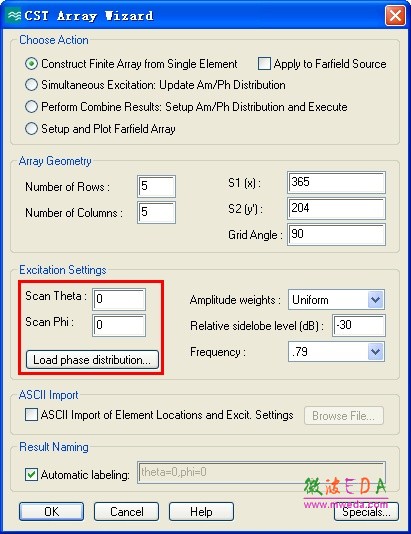

    Scan Theta：波束指向角的Theta角度；

    Scan Phi：波束指向角的Phi角度；

    Load phase distribution：载入端口的相位信息。

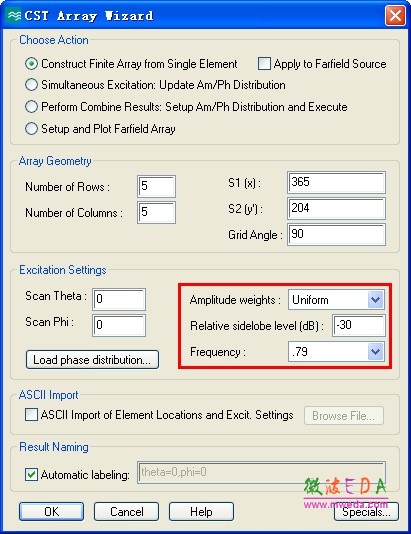

    幅度加权

    Amplitude weight在下拉菜单中选择一种幅度分布函数： Uniform(均匀分布) 、Binomial(二项式分布) 、Cosine(余弦分布)、 Cosine^2(余弦平方分布) 、Chebyshev(切比雪夫分布) 、Taylor(泰勒分布) 、User Defined(自定义分布) 、Relative sidelobe level(dB)设置副瓣电平、Frequency设置参考频率。

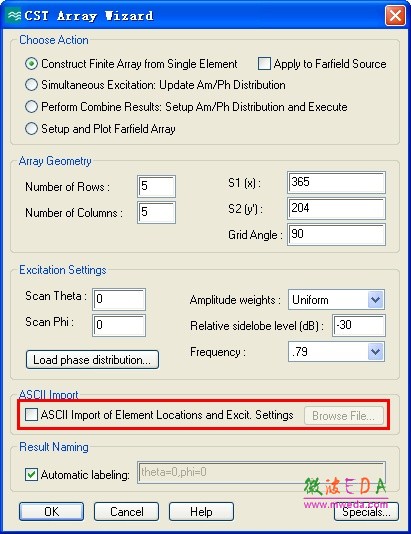

    导入文本文件：用户自定义的任意阵元位置及端口幅相分布
