CST天线阵设计模块详解

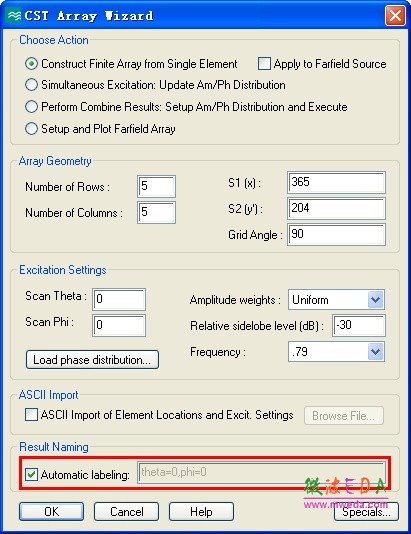

    设置仿真结果名称，可以通过勾选Automatic labeling来自动命名，也可以自定义名称。

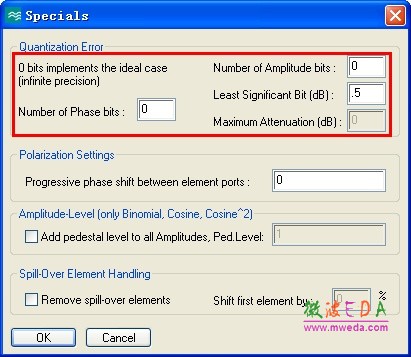

     Special中的设置——量化误差设置：

     Number of Phase bits：移相器位数；

    Number of Amplitude bits：衰减器位数；

    Least Significant Bit(dB)：衰减量的最小步进；

    Maximum Attenuation(dB)：最大衰减量 (不需要设置，当衰减器位数及衰减量最小步进设置完成后，此项会自动显示)。 注：移相器和衰减器位数设置为0时为理 想情况，位数无穷大(精度无穷高)。

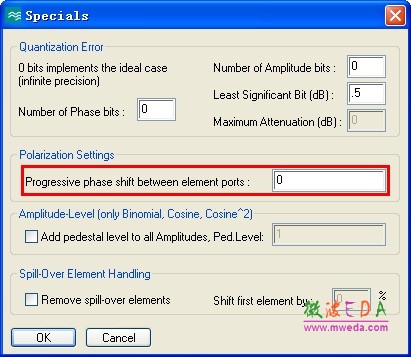

    Special中的设置——阵元端口间的相移：

    此设置仅适用于天线阵中每个阵元均为多端口馈电的情况，当阵元的多个端口间存在相位差时，使用此项进行设置。

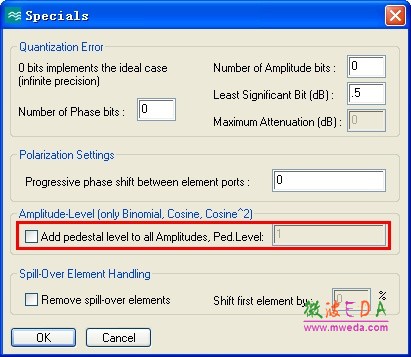

    Special中的设置——最小值设置：

     此设置仅适用于分布函数为二项式分布、 余弦分布或余弦平方分布，用来设置幅度的最小值。
