CST微波工作室创建抛物面模型操作
文章来源: CST中国 录入: mweda.com

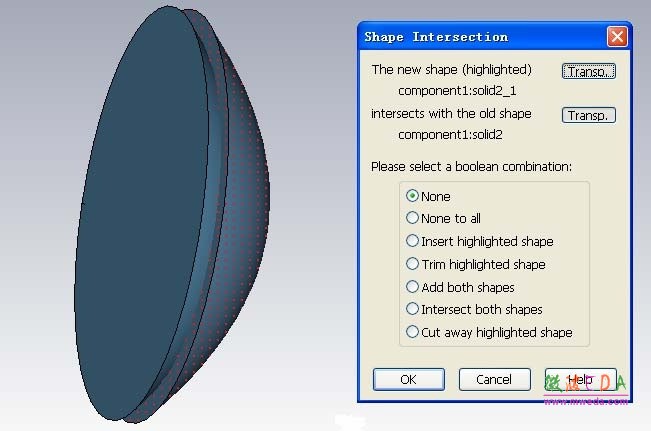

8) 把图10 的solid1 在Transform 中进行复制平移,向-Y 方向移动1个单位。设置如图11。点击确认后, 即可生成一个新物体:solid2,他们不进行任何布尔运算,都单独存在,如图12。

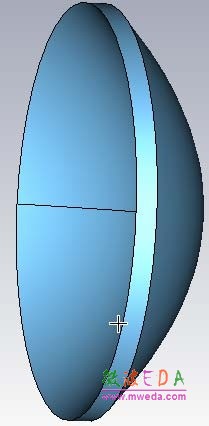

9) 选择新物体的平面,用Extrude 命令向外拉伸1 个(大小同刚才物体平移的数字)单位,生成solid3。把solid3和solid2 加在一起,生成新物体,图13 ;新物体 把原来的solid1 包含在里面,他们是部分重叠的。
图 13 新物体
10) 抛物面的生成把新物体2 减去物体1,得到的物体即是我们所需要的抛物面结构,如图 14 。在图15 中看到的是抛物面的切面结构。

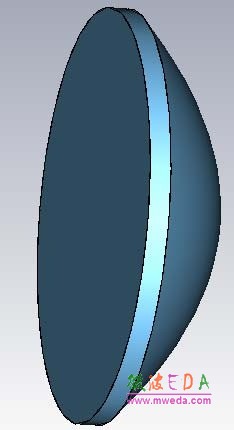

图 14 所需抛物面

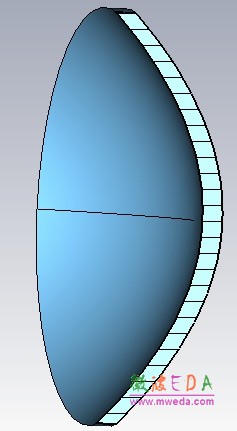

图 15 抛物面切面图
11) 说明
抛物面的生成有许多方法,这只是其中的一个;特别是在生成旋转体后(第7 —10中),有许多方法可以达 到。
-
