CST微波工作室创建抛物面模型操作
文章来源: CST中国 录入: mweda.com
这里通过一个具体算例,一步步地详细介绍在CST微波工作室中建立抛物面结构的操作方法,其具体步骤如下:
1) 目标: 建立一个曲面曲线为 的抛物面,x 的范围是从-10到10。
2) 在CST MWS 中,在主菜单中依次点击:Macros > Construct > Curves > Create 2D-Curve analytical(xy-uv) ,具体如下图1。

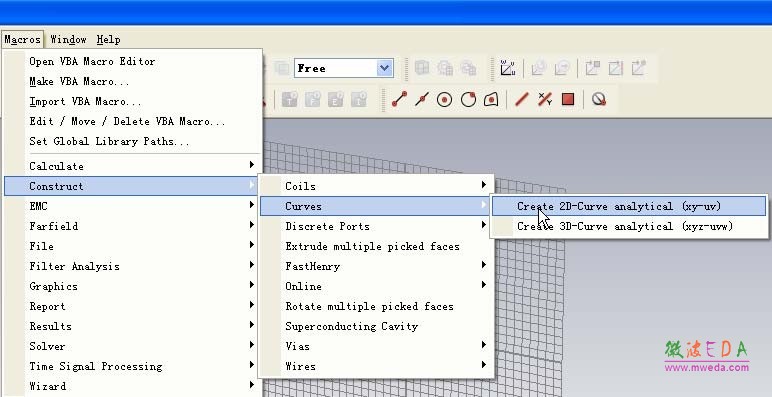

图1 菜单选择
点击图1 的选项后,弹出如图2 的对话框。在图 2 的对话框中,提示软件已经建立了一条曲线,可以到历史记录里面对曲线方程和参数进行修改,来生成自己所需要的曲线。

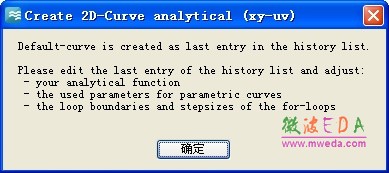

图2 确认建立默认曲线
在点击图2 的确定后,软件会在作图区建立一条曲线,如下图3。

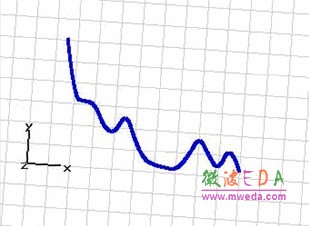

图3 已经建立的曲线
3) 对原有的曲线进行编辑
图4 打开历史记录
图5 具体历史记录

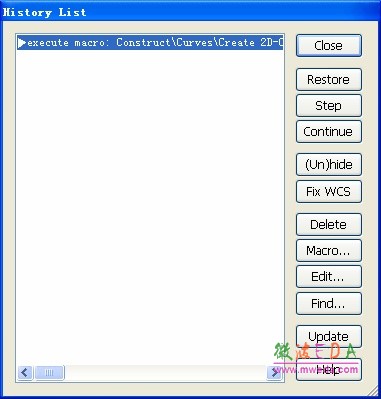

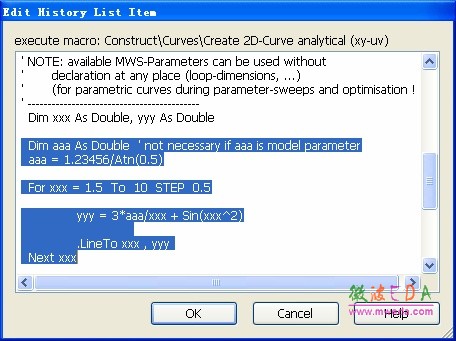

在主菜单Edit History List 下打开历史记录,如图4。在图4中选择Edit 打开软件原来的曲线设置,我们会看到现有曲线的方程, 如图5中的阴影部分。
-
