CST微波工作室创建抛物面模型操作

文章来源: CST中国    录入: mweda.com

    4) 修改历史记录

    因最后的立体结构是通过平面旋转得到的,故我们在下面的方程编辑中,可以只画出X 大于0 的部分。在图 5阴影区域中,把aaa 及方程修改如下:

    aaa=1/20;

    For xxx=0 to 10 STEP 0.5

    yyy=aaa*xxx^2

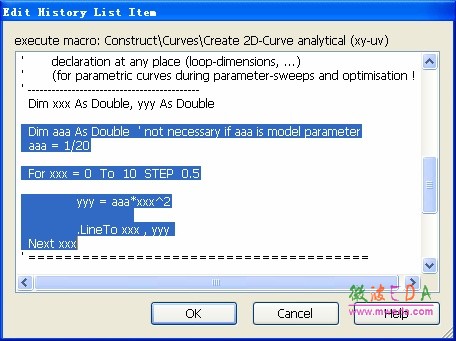

    具体如图 6。


图6 编辑历史记录

    5) 在完成图 6 的修改后, 点击 OK ,软件即可在屏幕上生成所编辑的曲线,如下图 7。


 图 7 生成的曲线

    6) 封闭生成的曲线

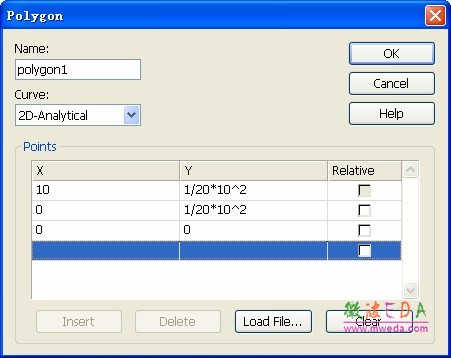

    在2D建模器中,选择 Create Polygon ,输入刚才曲线的坐标(图8),生成直角折线,如图9。


图8 生成折线


图9 对曲线进行封闭

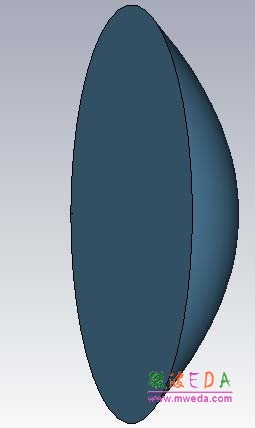

    7) 点击Cover Planar Curve 命令,把图9 的曲线结构生成平面结构,并使其面围绕Y轴旋转360 度。软件即生 成3D立体结构:solid1,图10。


图10 3D 结构

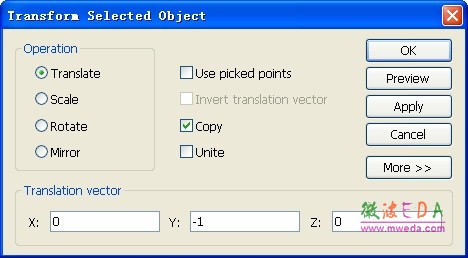

图11 复制平移物体
