CST中元胞边界(Unit Cell)与周期边界(Periodic)的区别
文章来源: 本站原创 录入: mweda.com
C:FITD+周期边界
• 使用FITD +周期边界(Periodic)条件仿真波导相控阵天线元的辐射方向图
• 使用FITD仿真周期结构是一种特殊情况,因为相位是频域特性,时域是没有相位概念的!只能仿真两个阵元间同相(相差0度)或反相(相差 180度)两种特殊“相位”情况
• 相差0度或180度是采用电壁或磁壁边界条件来实现的,实际上不是周期边界条件

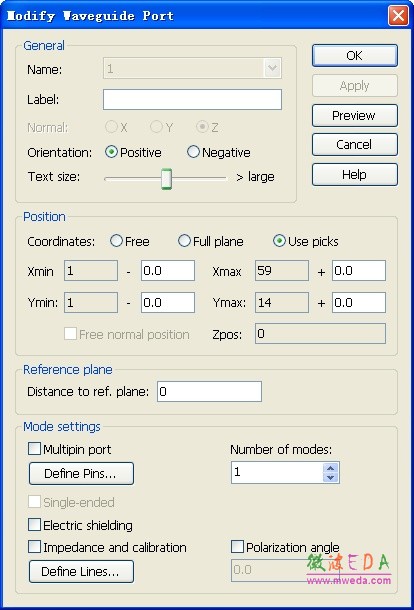

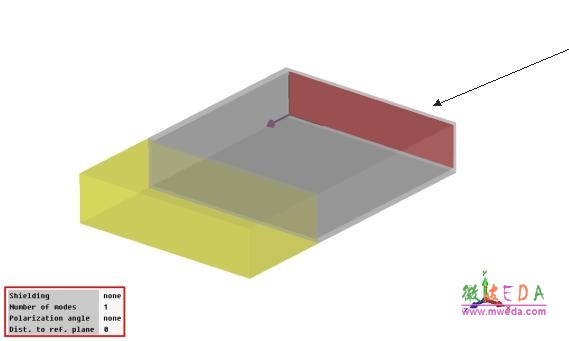

• 激励源:波导端口,如下图所示

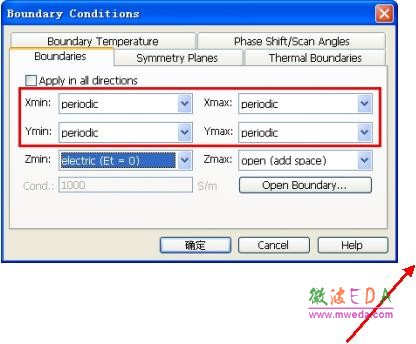

边界条件设置

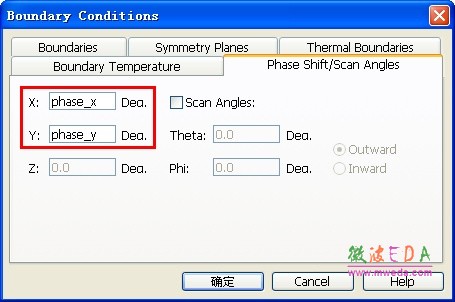

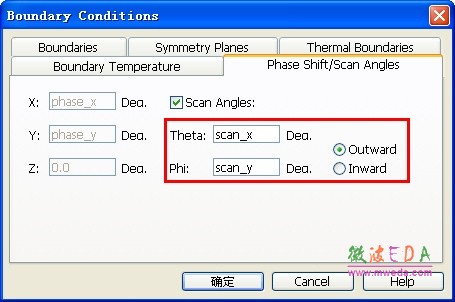

假如在时域仿真中不小心使用了周期性边界条件的话,如下图中的设置,则必须要求phase_x, phase_y, scan_x, scan_y均等于 0。本例采用图示设置。

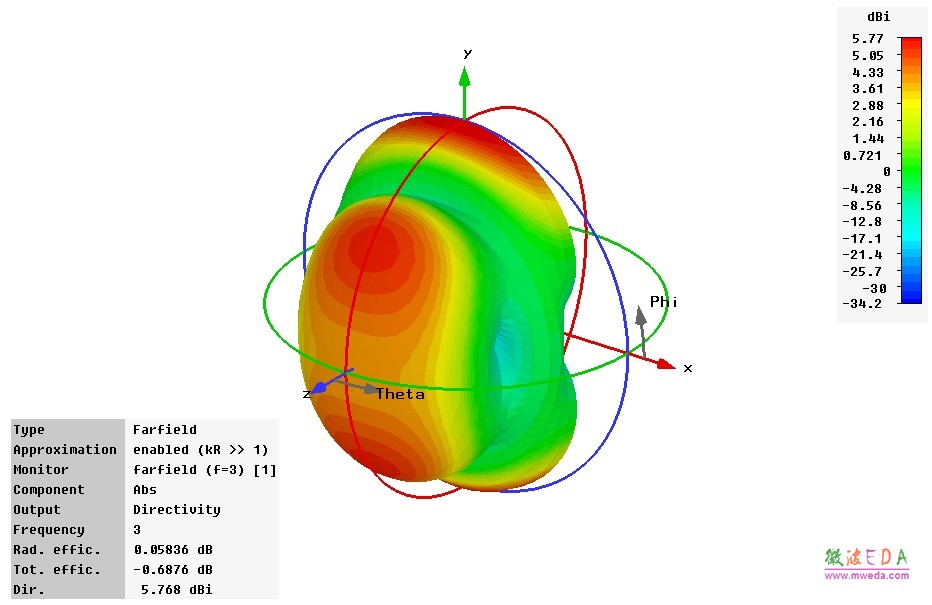

频率范围的和远场监视器设置与情况A相同,3GHz远区场分析结果如下:
-
