CST中元胞边界(Unit Cell)与周期边界(Periodic)的区别

文章来源: 本站原创    录入: mweda.com

    A:FEM+元胞边界  ( Unit Cell )

    • 使用FEM + 元胞边界 ( Unit Cell ) 条件仿真波导相控阵天线的散射

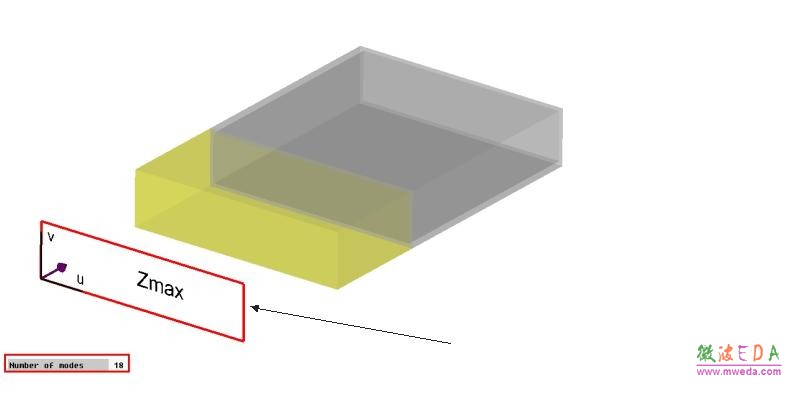

    • 激励源:Floquet模(相控阵天线T/R组件不加电,外部平面波照射下,空间形成的模式)

    Floquet模:当电磁场波动方程满足周期性边界条件时,利用数学上分离变量法得到的电磁场的解,周期结构的影响反映在Floquet模中。

    边界条件设置

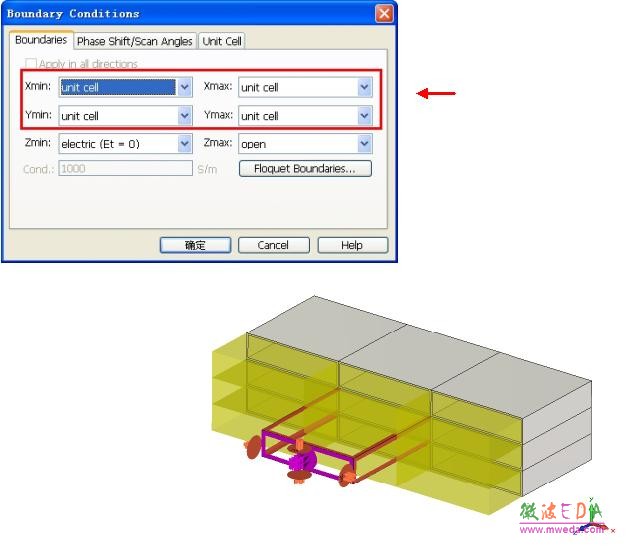

    (1) 仅Xmin、Xmax、Ymin和Ymax四个方向可以被设置成元胞边界(Unit Cell)条件,且只要设置其中一个方向(如Xmin)为Unit cell,其余三个方向(Xmax,Ymin和Ymax) 均被自动设置为Unit Cell,设置完成后主视图改为如下图所示:

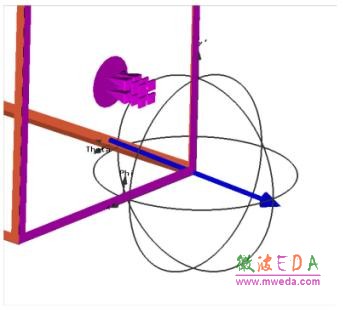

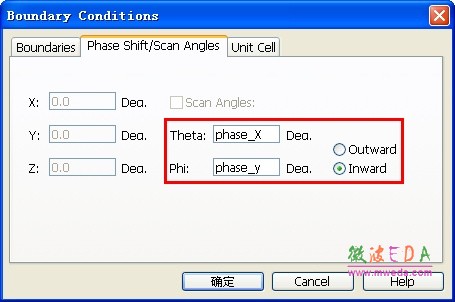

    (2) Theta和Phi设置Floquet模的入射角度;Outward 和Inward 设置Floquet模的入射方向;下面两图中显示了phase_x=60, phase_y=30,方向为Outward(左图)和Inward(右图)时Floquet模的入射情况。

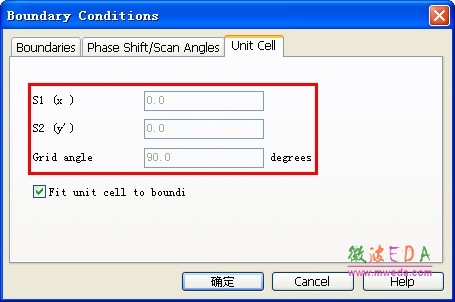

    (3) 设置相邻的两个阵元间的距离及角度,具体定义如下中图所示; 若勾选Fit unit cell to boundaries, 则以计算区域(bounding box)为周 期进行重复,如下右图所示。


           单独模型                      S1(x)、S2(y’)及Grid angle的定义                   勾选Fit unit cell to boundaries

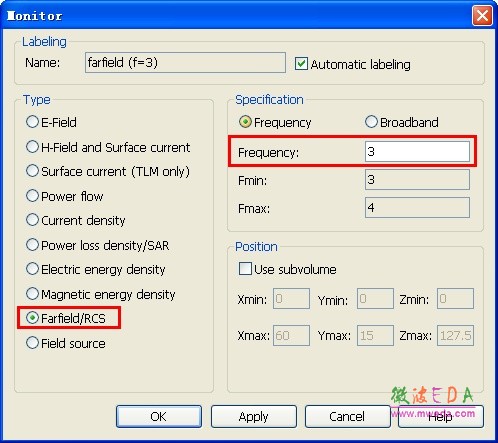

    设置频率范围及远场监视器

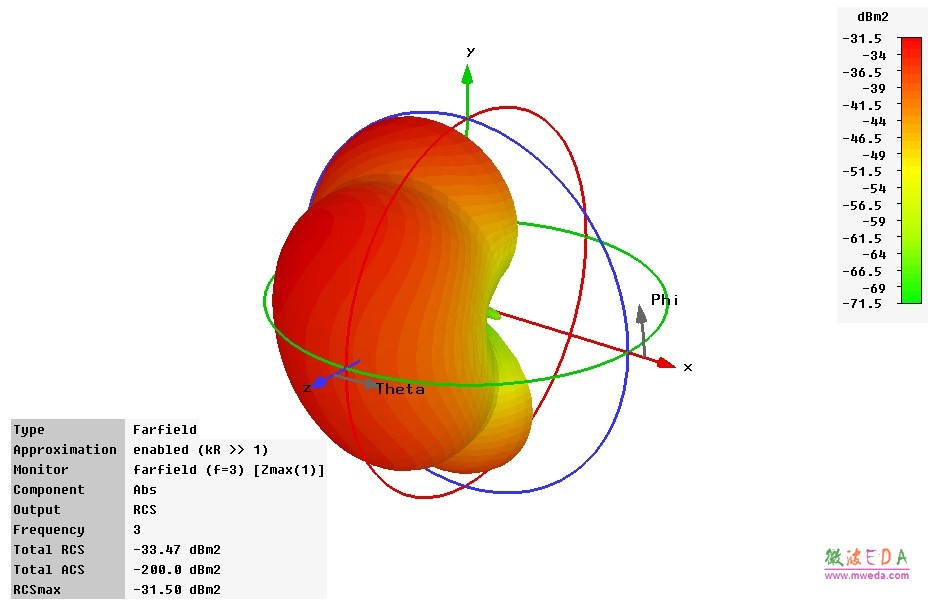

    仿真结果:3GHz时的RCS


上一页  [1] [2] [3] [4] 下一页
