CST中元胞边界（Unit Cell）与周期边界（Periodic）的区别

文章来源: 本站原创    录入: mweda.com

   B：FEM+周期边界

    • 使用FEM +周期边界(Periodic)条件仿真波导相控阵天线的辐射方向图

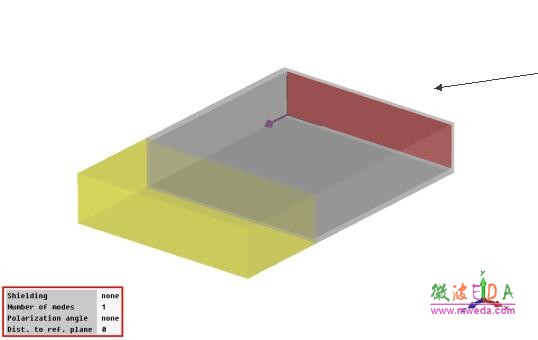

    • 激励源：相控阵T/R组件要加电（见下端口定义）。有两种情况：a）已知馈电相位差，则采用相移输入；b）已知扫描方向，则采用Scan Angle输入





    边界条件设置

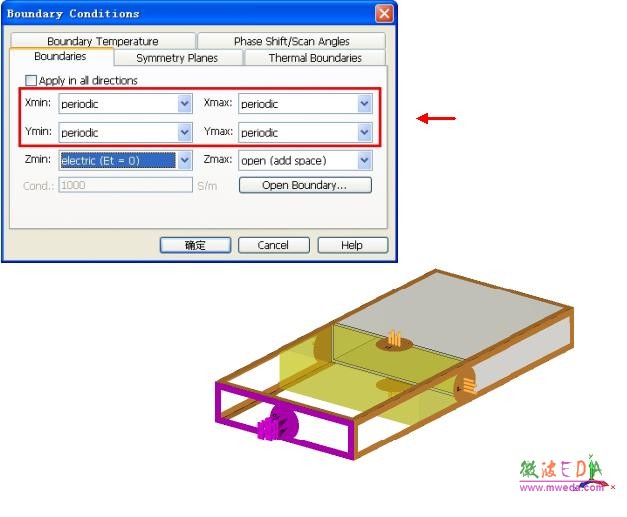

    (1)  理论上三个方向均可以被设置成周期边界(Periodic)条件，当设置其中一个方向(如Xmin)为周期边界(Periodic)条件时，其相对的方向(Xmax)也自动被设置为周期边界(Periodic)条件，设置完成后主视图中显示如下图所示：

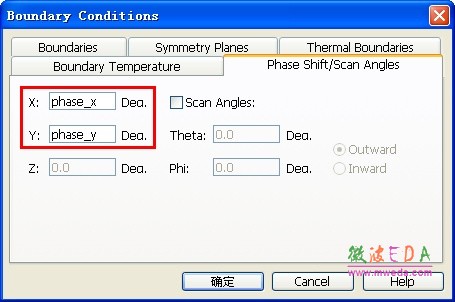

    情况a） X和Y：分别设置X及Y两个方向上各自 的相位差，本例：phase_x=60,phase_y=30

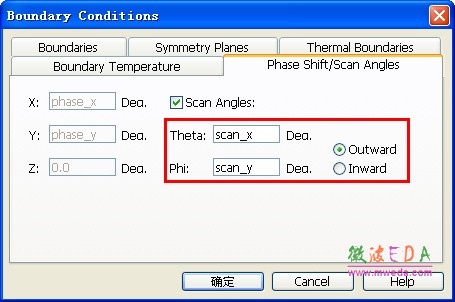

    情况b） 若勾选Scan angle，Theta和Phi两个设置项被激活，可以设置平面波的入射方向，如本例平面波的入射方向为theta=scan_x, phi=scan_y。此时两个周期之间的相位差由平面波在计算区域(bounding box)边缘的相位差决定。



    频率范围的和远场监视器设置与情况A相同，3GHz远区场分析结果如下：



上一页  [1] [2] [3] [4] 下一页
