Advanced Design System--ADS快速入门中文教程

文章来源: 互联网录入: mweda.com 点击数:

第四章：ADS仿真结果显示和分析

当分析设计时，ADS使用数组存储你输入的仿真信息。你可以使用Data Display窗口显示这些信息以便分析。Data Display窗口还可以被用来从其他源如一个网络分析仪输入的数据。

在Data Display窗口中你可以：

l 以多种图表和格式显示数据

l 使用标记读取曲线上特定点的数据

l 使用方程式表现对数据的处理

l 用文本及插图注释结果

如果你做了以下几步之一（或者如果这些你一个也没有做但有一个空白的数据显示窗口打开着），一旦仿真结束，数据会自动显示：

l 仿真前指定一个数组并且显示

l 使用一个模拟/RF仿真的原理图模板

l 在接收器的绘图参数中指定矩形为信号处理仿真

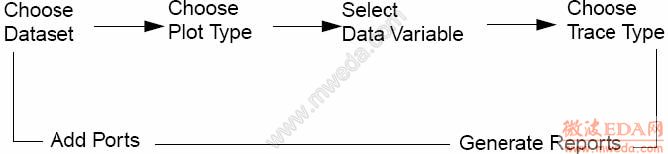

创建一个数据显示的基本过程如图所示：

1. 选择包含你想要显示数据的数组

2. 为显示选择绘图类型

3. 为显示挑选数据变量

4. 选择显示的扫描类型

为了更好地显示，你还可以添加：
l 用来识别指定的数据点的标记
l 用文本和插图来注释

如果你使用模板创建一个你已经仿真了的设计，用来为数据分析创建的显示的初始设置和配置已经为你自动进行了。

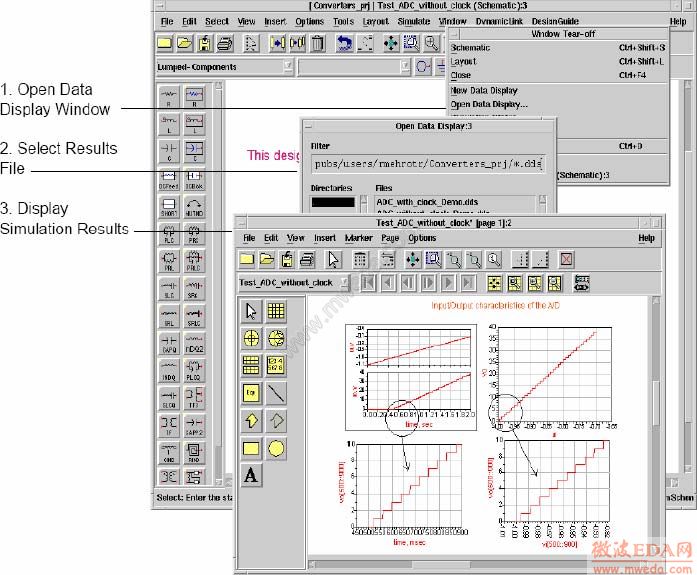

创建一个数据显示：

可以从主窗口、原理图窗口或布局图窗口查看仿真结果选择Window > Open Data Display 并使用对话框载入及打开结果。

仿真结果显示如下图：

使用函数

你可以利用等式对仿真中产生的数据的进行操作。这些等式使用基于AEL，Application Extension 语言的函数很有创造性。

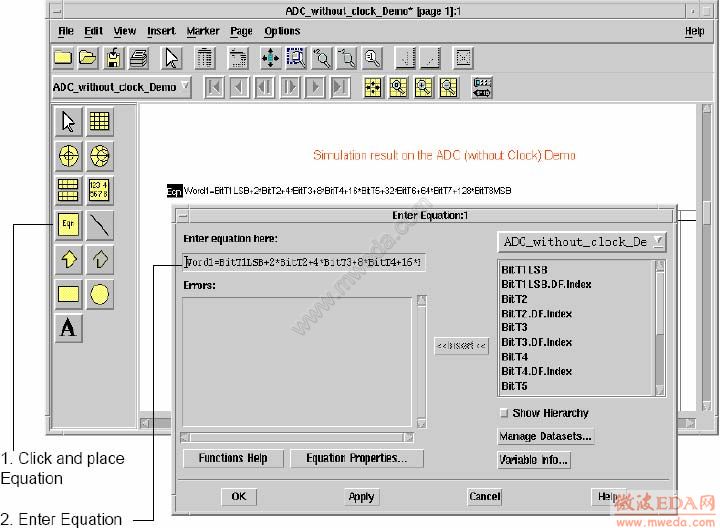

创建并插入一个等式如下图：
