用ADS设计LC带通滤波器

滤波器大致分为四类：低通、高通、带通和带阻滤波器。工程应用中，借助专业软件来进行计LC滤波器的设计往往具有事半功倍的效果（特别是对于我这种不懂滤波器的人来讲），只要设置好滤波器的参数指标，幕后的事情交给软件就行了。[RFEngineer.cn]
以ADS2005A为例，设计了一个LC带通滤波器，欢迎大家拍砖。[RFEngineer.cn]

========
参数指标[RFEngineer.cn]
========

类型：最大平坦
通带: 200MHz-400MHz（插损<5dB）
阻带：DC-100MHz（插损>40dB）, 500MHz-1000MHz（插损>35dB）
基片: FR4

========
设计步骤[RFEngineer.cn]
========

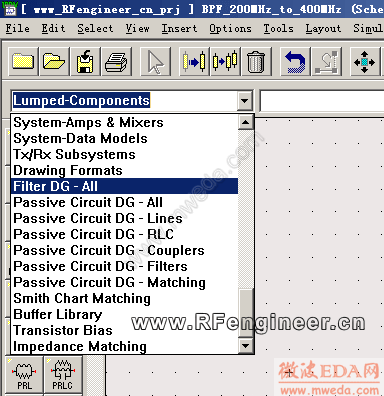

1、在图1所示下拉菜单中选择“Filter DG - ALL”，选择我们需要的带通组件，放入原理图中。[RFEngineer.cn]

图1

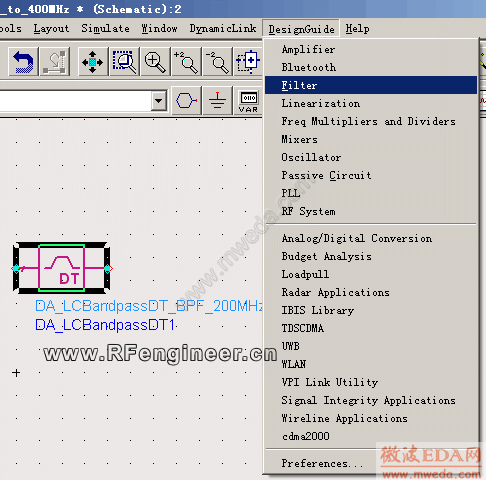

2、单击选中该带通组件，然后在“DesignGuide”菜单中选择“Filter”，如图2所示。[RFEngineer.cn]

图2

3、此时出现Filter窗口，选择第一项（默认）“Filter Control Window...”，OK。[RFEngineer.cn]

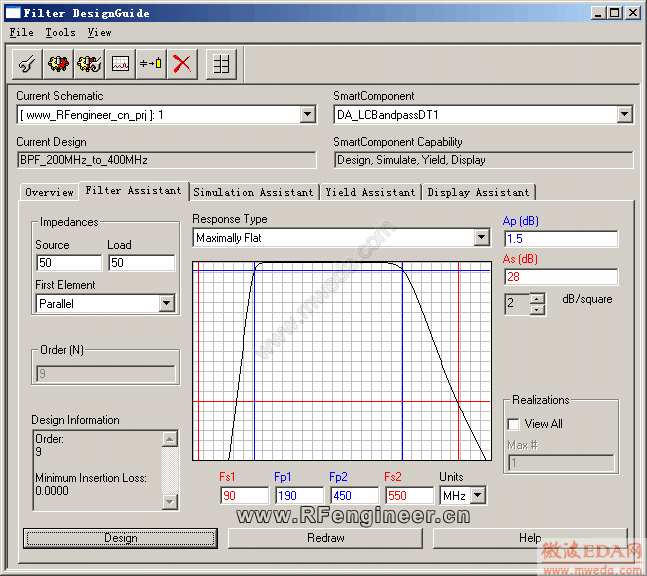

4、在弹出的“Filter DesignGuide”窗口中选择“Filter Assistant”选项卡，设置滤波器参数，点击左下角的“Design”按钮，如图3所示。[RFEngineer.cn]

图3

5、此时滤波器电路已生成，可以通过“Simulation Assistant”选项卡进行仿真，也可以在自己的原理图中插入S参数模板（Insert->Template->S_Params）进行仿真。[RFEngineer.cn]

6、如果仿真结果达到要求，则进行下一步，否则返回第4步，重新调整参数，直到仿真达到要求。[RFEngineer.cn]

7、DesignGuide生成的电路使用的是理想电容电感，我们需要将其换成实际电容电感的模型，再进行仿真（因为模型的仿真更能真实地预测实际电路的特性）。在元器件库“RF Passive SMT Library”的“SMT Inductor”和“SMT Capacitor”中选择你所拥有的元件的库，将模型的值设为最接近的理想元件的值，替换理想元件，进行仿真。通常实际元件模型的仿真与理想元件的仿真差别较大，你可以回到第4步进行参数调整，直到实际元件模型的仿真达到指标要求。[RFEngineer.cn]

========
设计结果[RFEngineer.cn]
========

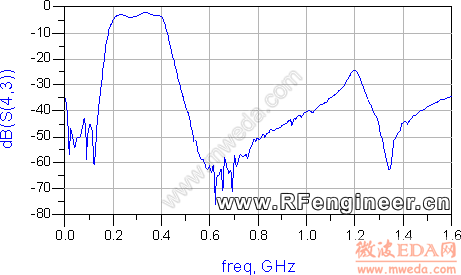

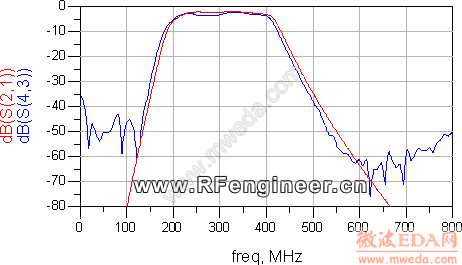

我们的实验室中有muRata的GRM36C0G050系列电容和TOKO的LL1608-F_J系列电感，实测结果是用Agilent的矢量网络分析仪进行测试。实测结果与模型仿真的对比如图4所示（蓝色为实测，红色为仿真），图5是DC-1.6GHz频率范围内滤波器的实测结果。[RFEngineer.cn]

图4

图5

LC低通、高通、带阻滤波器的设计步骤与此类似，可以类推。[
