Advanced Design System--ADS快速入门中文教程
第三章:ADS中的仿真设计
ADS提供可以添加和配置的控制器来仿真、最优化及检测你的设计。

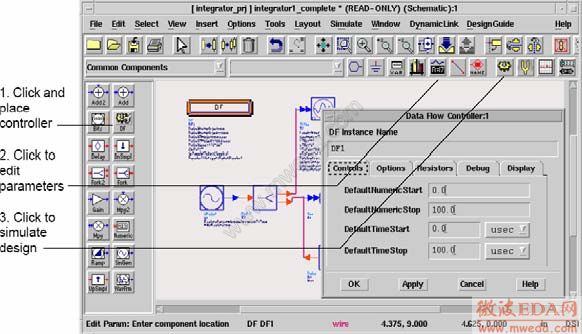

一个DSP设计仿真需要一个数据流控制器,同时一个模拟/RF设计仿真需要一个或更多各种控制器。你可以添加并配置合适的控制器或者插入包含合适控制器的模板(在原理图窗口中选择Insert>Template)。
仿真一个设计……

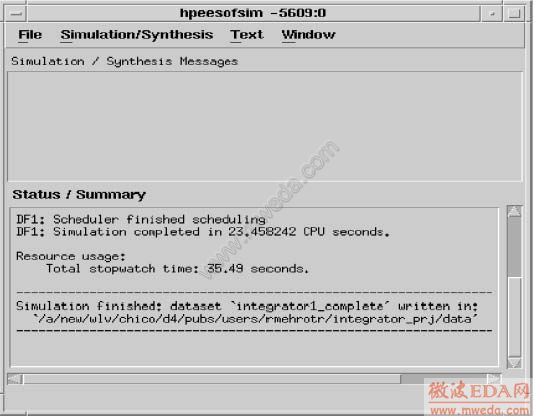

仿真的状态显示在一个信息窗口中。
模拟/RF电路仿真
模拟/RF仿真通过明确地描述电路方程体系并求其数字解来计算电路对一个特定激励的响应。每个仿真技术如下完成这项分析。
DC分析
求解非线性普通微分方程(ODEs)的系统
求得一个平衡点
所有时间导数是常数(0)
非线性代数方程系统
暂态分析
求解非线性普通微分方程(ODEs)的系统
用一个有限微分近似值替代时间导数(综合法)
非线性代数方程系统序列(一个系统在不同时间点)
谐波平衡(HB)
求解非线性普通微分方程(ODEs)的系统
稳态方法
由截短傅立叶序列近似的解
在频域中,非线性ODEs系统变为非线性代数方程系统
求解非线性代数方程
使用Newton-Raphson运算法则(牛顿法则)求解非线性代数方程的方法如下:
问题转换为一组线性方程系统
二次收敛逼近解法(每次迭代得误差平方)
Momentum 仿真、优化设计及图形化显示结果
Momentum包括仿真、优化设计及图形化显示,用来仿真多层高频电路板、天线、混合器、多片模块和综合电路的特性。
Momentum使你可以:
当电路模型范围超出或模型不存在时仿真
识别元件间寄生耦合
超出简单的分析及确定设计电路特性自动检测
图形化电流流程并且3维显示远场辐射
Momentum是一种电磁仿真器,可以计算普通平面电路的S参数,如微带线、槽形线、带状线、共面波导及其他布局技术。
Momentum Optimization自动改变几何参数帮你达到最佳结构来满足电路或元件特性目标。
Momentum Visualization提供一个仿真结果的3维透视画法使你能够查看并激励导体和槽缝中的电流,并且查看远场辐射图的2维及3维表示。
仿真控制器
基于将要仿真的设计类型和想要分析的种类,给设计添加一个或多个仿真控制器。
仿真器功能描述 |
典型使用 |
数据流控制器 |
所有信号处理设计 |
|
|
获取小信号传输参数如电压增益、电流增益及线性噪声电压和电流。 |
放大器 |
|
振荡器 放大器 |
利用非线性谐波平衡技术来找在频域稳定状态的解决办法。 |
振荡器 功率放大器 无线电收发机 |
|
振荡器 功率放大器 无线电收发机 锁相环 |
|
|
|
混频器 |
|
功率放大器 开关电路 |
-
