Advanced Design System--ADS快速入门中文教程

第一章:使用ADS项目

   当你生成、仿真及分析设计以达到你的设计目标时，ADS使用项目自动组织和存储数据。

    一个项目包括电路原理图、布局图、仿真、分析和你创建的设计的输出信息，这些信息通过一些链接可以加到其他设计或项目中。

    使用主窗口可以创建和打开项目。当你运行ADS时这个窗口就会显示。如下图：

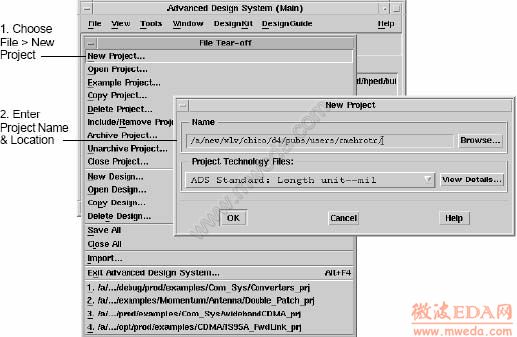

创建项目

    使用主窗口创建项目，然后你可以用来组织你的设计。一个项目包括电路原理图、布局图、仿真、分析和你创建的设计的输出信息，这些信息通过一些链接可以加到其他设计或项目中。

    创建一个项目包括以下几个步骤：

打开项目

    一次只能打开一个项目。当你开始打开一个项目，在当前打开的项目自动关闭前你会被提示去保存你对它所做的任何修改。

    使用下面的方法可以打开一个项目：

    1. 选择File>Open Project，然后使用对话框定位并打开项目。

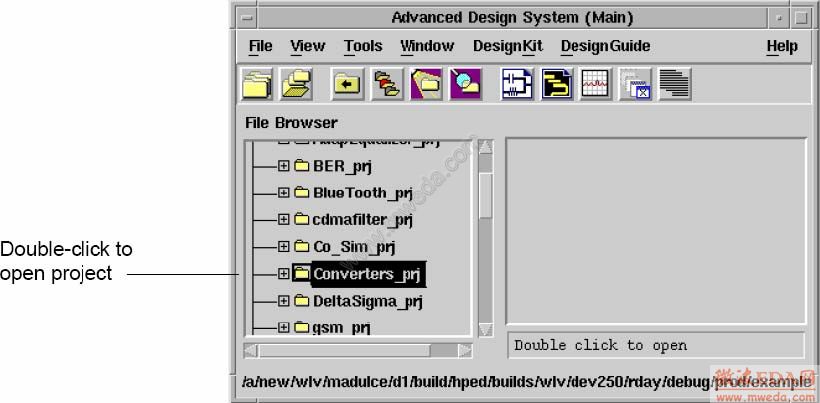

    2. 使用主窗口上的File Browser栏定位项目并双击来打开它。

共享项目

    使用主窗口可以重新使用和共享项目而不需要手动包括所有组成项目的个体部分。

    1. 添加链接来创建一个分级项目
       选择File>Include/Remove Projects，然后使用对话框定位并链接到这个项目。

    2. 创建拷贝来复制一个项目
       选择File>Copy Project，然后使用对话框定位并拷贝这个项目。

  3. 存档/不存档来转移一个简洁的项目存档文件
       选择File>Archive Project，然后利用对话框定位并存档项目。
