CST PCB工作室DDR4求解器流程视频演示

这是介绍使用PCB工作室的DDR4求解器的视频教程。该求解器能自动帮我们建立DDR内存的读写仿真任务，仿真基于SI TD求解器，用户需要选择CPU芯片和DDR芯片，然后选择DDR4具体的速率和技术，然后就可以仿真，仿真结束后，读写模式下的眼图标尺，时域信号等结果直接显示出来。

推荐流程：

1. Tagging and Net setup 定义DDR信号，分辨DDR的线路

2. Device Setup 选择控制器和内存，添加IBIS

3. DDR4 Technology 选择DDR4分析速率

4. Simulation Settings/Analysis Setup 选择分析内容

5. Assign IBIS buffer models 具体设置IBIS

6. Assign eye masks 设置眼图标尺

7. Start Analysis 开始仿真

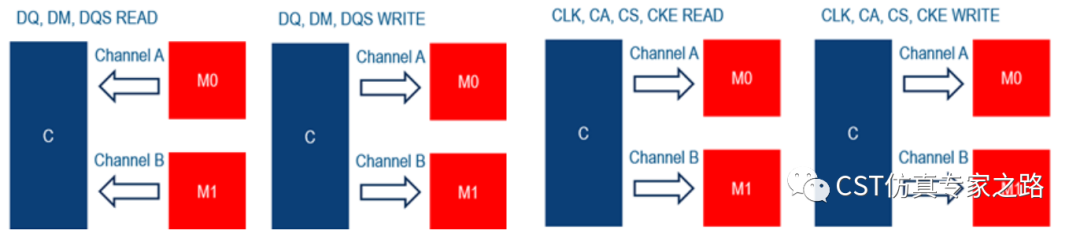

箭头是指读和些两个模式的方向。IBIS模型对于读和些两个模式一般都是不一样的，不同的ODT也是不同的工作状态，所以这里还是需要一些手动设置。

LPDDR4是低耗版的DDR4，电压降低，数据路径减短，同时这也让运行速度得到了进一步提升。虽
